TI德州仪器 ADP5076 产品介绍
2026-04-14
0次
说明
- 输入电源电压范围：2.85 V 至 5.5 V
- 生成充分调节、可独立进行电阻编程的 VPOS 和 VNEG 输出
- 升压稳压器可生成 VPOS 输出
- 可将正输出调节到 35 V
- 集成的 2.0 A 主开关
- 反相稳压器可生成 VNEG 输出
- 可将负输出调节到 −30 V
- 集成的 1.20 A 主开关
- 1.2 MHz 或 2.4 MHz 开关频率，具有 1.0 MHz 至 2.6 MHz 的可选外部频率同步
- 电阻可编程软启动定时器
- 可进行压摆率控制以降低系统噪声
- 单独的精密启用和灵活启动序列控制可实现对称启动，先启动 VPOS 或先启动 VNEG
- 错相运行
- UVLO、OCP、OVP 和 TSD 保护

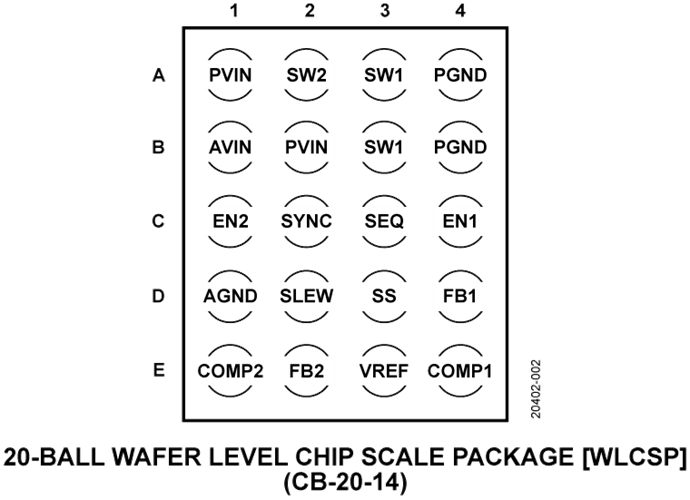

- 1.61 mm × 2.18 mm 20 球 WLCSP
- 结温范围为 −40°C 至 +125°C
特性
ADP5076是一款双通道高性能DC-DC稳压器，可独立生成经过调节的正电源轨和负电源轨。2.85 V至5.5 V的输入电压范围支持多种应用。两个稳压器中的集成主开关支持生成高达 +35 V的可调正输出电压和低至−30 V的负输出电压。
ADP5076在引脚选择的1.2 MHz或2.4 MHz开关频率下运行。ADP5076可与外部振荡器在1.0 MHz至2.6 MHz范围内同步，从而轻松滤除敏感应用中的噪声。两个稳压器都可为金属氧化物半导体场效应晶体管(MOSFET)驱动器级实施可编程压摆率控制电路，以降低电磁干扰(EMI)。通过手动启用、同步模式、正电源先启动和负电源先启动等选项，提供了灵活的启动定序功能。
ADP5076内置固定的或电阻可编程的软启动定时器，可防止上电时产生浪涌电流。
ADP5076中的其他主要安全功能包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压锁定(UVLO)。
ADP5076采用20球晶圆级芯片规模封装(WLCSP)，适合在−40°C至+125°C的结温范围内运行。
应用
- 双极性放大器、ADC、DAC和多路复用器
- 电荷耦合器件(CCD)偏置电源
- 光学模块电源RF功率放大器偏置
- 飞行时间模块电源
参数
类型 | 描述 |
通信 | 宽带RF信号处理 |
