说明
- 宽输入电源电压范围:2.85 V至15 V
- 产生调节良好的独立电阻可编程VPOS和VNEG输出
- 升压调节器产生VPOS输出
- 可调正输出至39 V
- 集成2.0 A主开关
- 可选单端初级电感转换器(SEPIC)配置用于自动升压/降压
- 反相稳压器产生VNEG输出
- 可调负输出至VIN − 39 V
- 集成1.2 A主开关
- 正输出和负输出均能真正关断
- 1.2 MHz/2.4 MHz开关频率,可选外部频率同步范围为1.0 MHz至2.6 MHz
- 电阻可编程软启动定时器
- 压摆率控制,降低系统噪声
- 各自独立的精确使能和灵活的启动序列控制支持对称启动、VPOS优先或VNEG优先
- 错相工作
- UVLO、OCP、OVP和TSD保护
- 4 mm × 4 mm、20引脚LFCSP和20引脚TSSOP
- 结温范围:-40°C至+125°C
- ADIsimPower工具集支持
特性
ADP5071是一款双通道高性能DC-DC稳压器,可产生独立调节的正供电轨和负供电轨。
2.85 V至15 V的输入电压范围支持各种应用。两个稳压器中的集成主开关可产生高达+39 V的可调正输出电压,以及低至输入电压以下−39 V的负输出电压。
ADP5071以引脚选择的1.2 MHz/2.4 MHz开关频率工作。ADP5071可与外部振荡器在1.0 MHz至2.6 MHz范围内同步,从而轻松滤除敏感应用中的噪声。两个稳压器针对MOSFET驱动级实现可编程压摆率控制电路,从而减少电磁干扰(EMI)。
灵活的启动时序控制提供手动使能、同步模式、正电源优先和负电源优先选项。
ADP5071内置固定的或电阻可编程的软启动定时器,可防止上电时产生浪涌电流。关断期间,两个稳压器完全断开输入电源负载,实现真正的关断。
ADP5071的其它重要安全特性包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)和输入欠压闭锁(UVLO)。

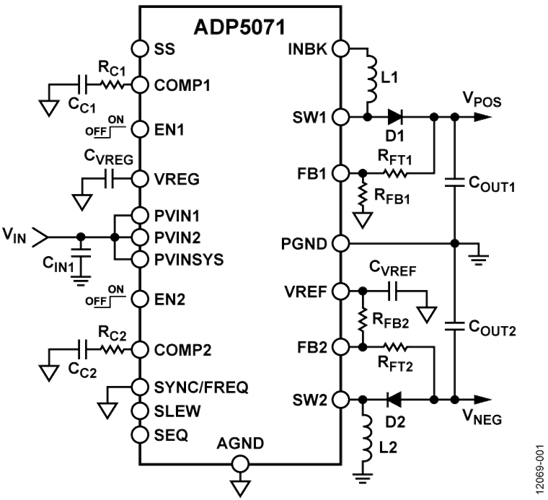

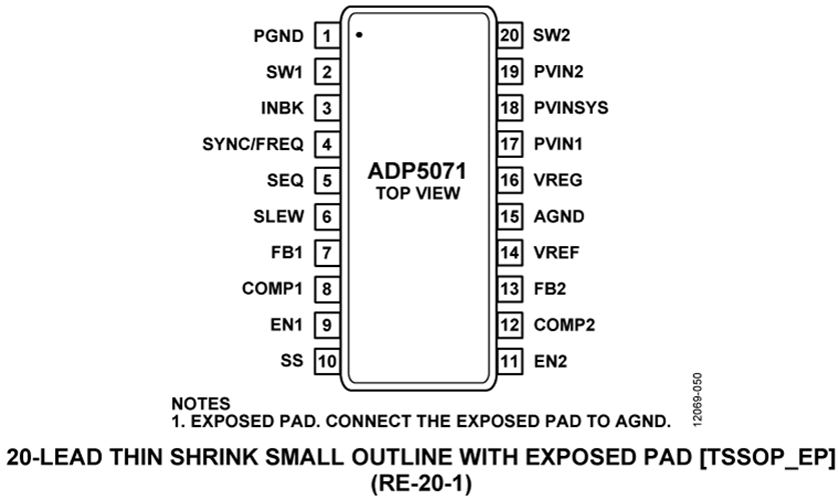

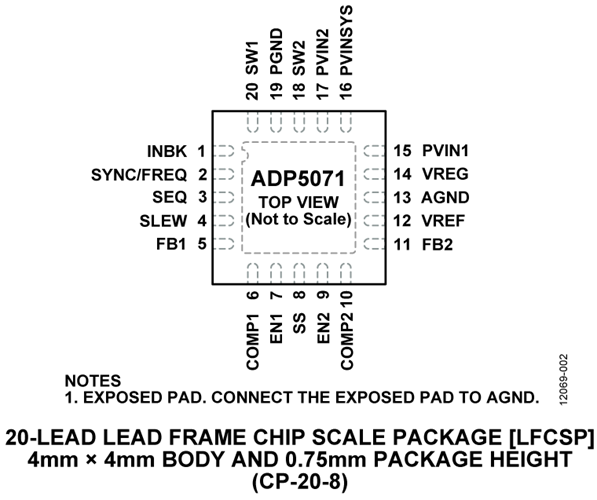

ADP5071采用20引脚LFCSP或20引脚TSSOP封装,额定工作温度范围为−40°C至+125°C结温范围。
应用
- 双极性放大器、ADC、DAC和多路复用器
- 电荷耦合器件(CCD)偏置电源
- 光模块供电
- RF功率放大器(PA)偏置电源
