说明

输出电压：
- 3.2V 至 12.775V 和 -1.2V 至 -13.95V (LT3582)
- 5V 和 -5V (LT3582-5)

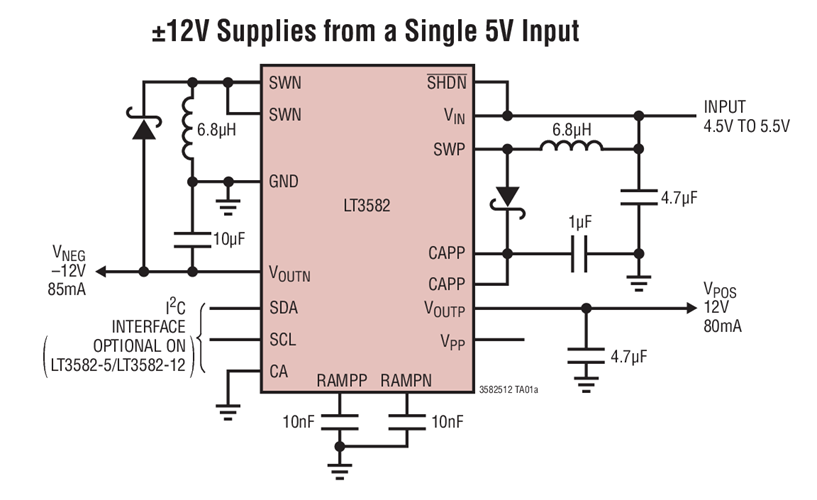

- 12V 和 -12V (LT3582-12)
通过 I²C 实现的数字式可再编程 (LT3582)，用于：
- 输出电压
- 电源排序
- 输出电压斜坡上升速率
可利用非易失性 OTP 来设定上电缺省值 (LT3582)
I²C 兼容型接口 (标准模式)
电源开关均被集成
- 350mA 电流限值 (升压)
- 600mA 电流限值 (负输出)
反馈电阻器均被集成
输入电压范围：2.55V 至 5.5V
低静态电流
- 325μA (在运行模式)
- 0.01μA (在停机模式)
具集成输出断接功能

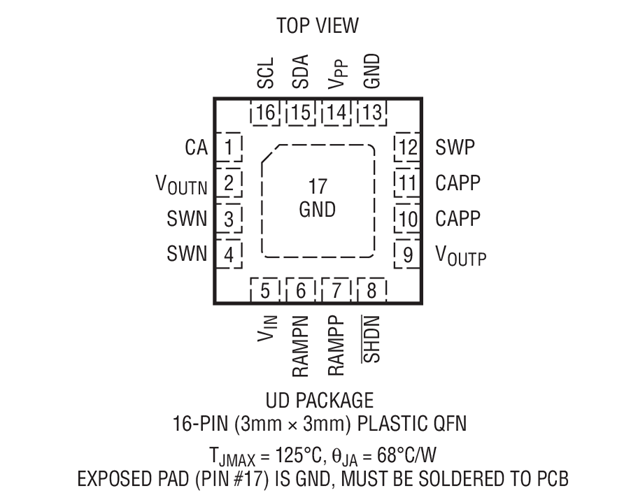

纤巧型 16 引脚 3mm x 3mm QFN 封装

特性

LT^®3582/LT3582-5/LT3582-12 是双通道 DC/DC 转换器，具有正输出和负输出以及集成反馈电阻器。凭借其内置的一次性编程 (OTP) 功能，LT3582 拥有可通过 I²C 接口配置的输出设定值，包括输出电压设定值、上电排序、断电放电和输出电压斜坡上升速率。LT3582 的设定值能够在最终产品中进行自适应变更，或者在制造过程中设定，并采用内置的非易失性 OTP 存储器使之不变。正输出电压可被设定在 3.2V 至 12.775V 之间 (25mV 步进)。负输出电压可被设定在 -1.2V 至 -13.95V 之间 (-50mV 步进)。LT3582-5 和 LT3582-12 在出厂时分别针对 ±5V 和 ±12V 输出进行了预配置，因此，不需要采用 I²C 接口。

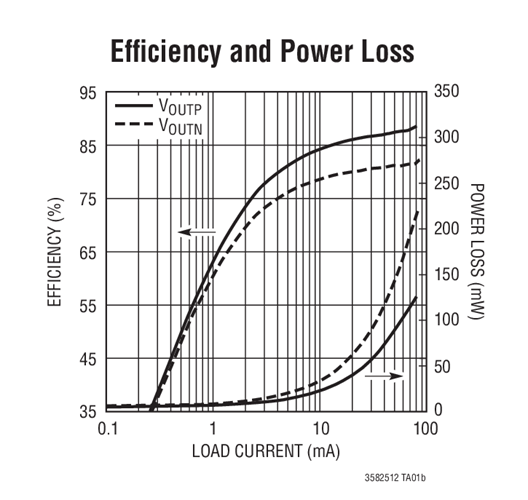

LT3582 系列包括两个单片式转换器：一个升压型转换器和一个负输出转换器。升压型转换器具有一个集成电源开关和输出断接开关。负输出转换器采用一种单电感器拓扑结构，并具有一个集成电源开关。升压型转换器和负输出转换器均采用了一种新颖的控制方案，从而产生了低输出电压纹波，并在一个很宽的负载电流范围内提供了高转换效率。LT3582 系列采用 16 引脚 3mm x 3mm QFN 封装。
