TI德州仪器 LT3580 产品介绍
2026-04-14
0次
说明
- 2A 内部电源开关
- 可调开关频率
- 用单个反馈电阻器设定 VOUT
- 可同步至外部时钟
- 高增益 SHDN 引脚可接受缓慢变化的输入信号
- 宽输入电压范围：2.5V 至 32V
- 低 VCESAT 开关：在 1.5A 时为 300mV (典型值)
- 集成软起动功能
- 可以容易地配置成一个升压或负输出转换器
- 可由用户进行配置的欠压闭锁 (UVLO)

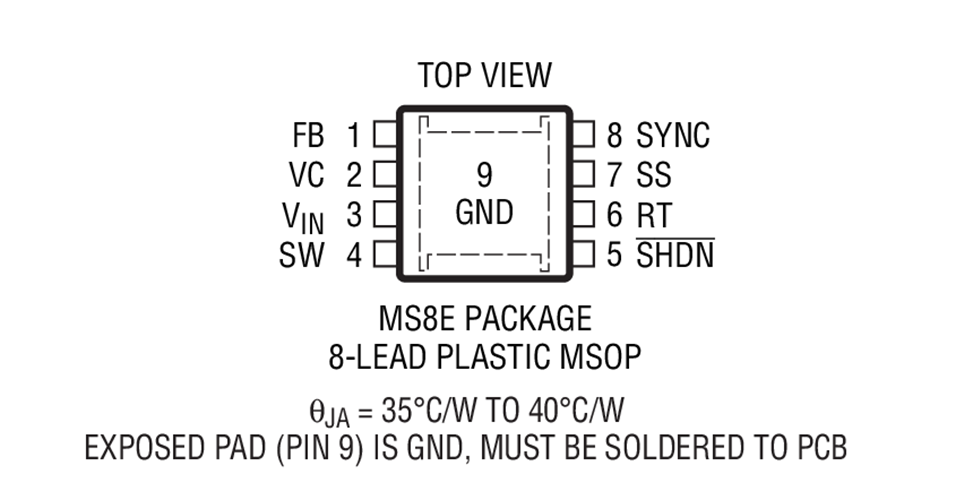

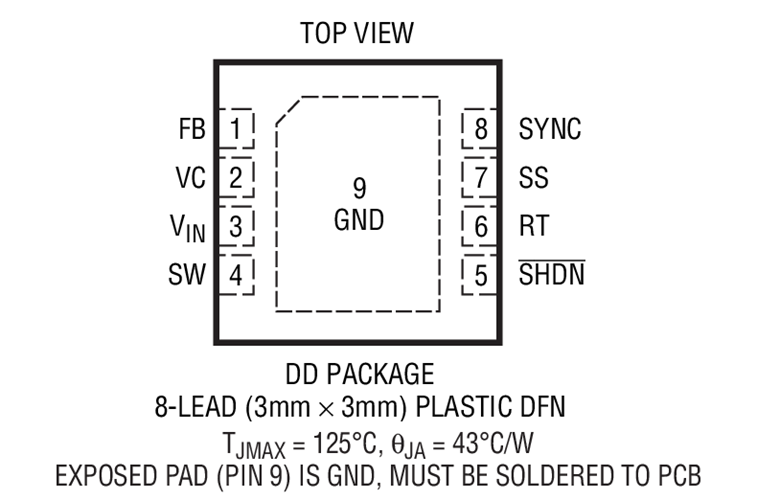

- 纤巧型 8 引脚 3mm x 3mm DFN 封装和 8 引脚 MSOP 封装
特性

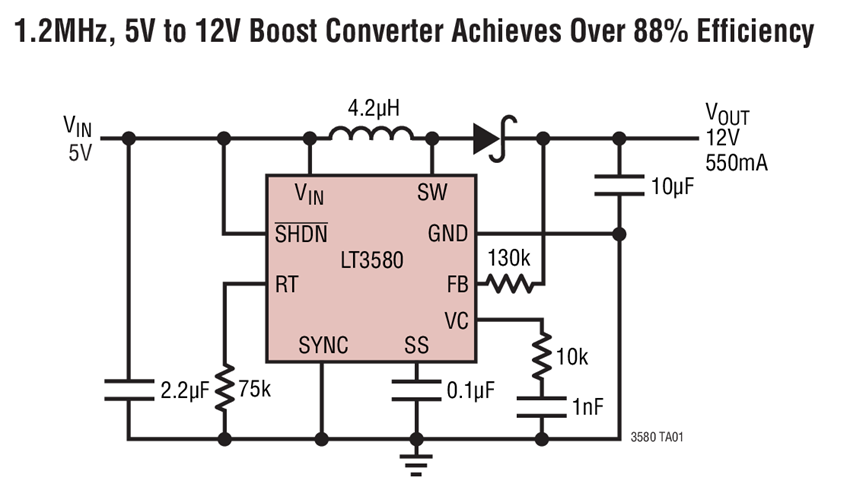

LT®3580 是一款 PWM DC/DC 转换器，包含一个内部 2A、42V 开关。可以通过配置使 LT3580 成为一个升压、SEPIC 或负输出转换器。由于能够从一个 5V 输入产生 12V/550mA 或 -12V/350mA 输出，因而使得 LT3580 成为许多局部电源设计的理想选择。
LT3580 具有一个可调的振荡器，由一个连接在 RT 引脚和地之间的电阻器来设定。此外，也可使 LT3580 与一个外部时钟同步。该器件的自由运行或同步开关频率范围可以设定在 200kHz 至 2.5MHz 之间。
LT3580 还具有创新的 SHDN 引脚电路，因而可接受缓慢变化的输入信号，并提供了一种可调的欠压闭锁功能。
另外还集成了诸如频率折返和软起动等附加功能。LT3580 采用纤巧型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。
应用
- VFD 偏置电源
- TFT-LCD 偏置电源
- GPS 接收机
- DSL 调制解调器
- 局部电源
