TI德州仪器 LT3487 产品介绍

2026-04-14 0次

说明

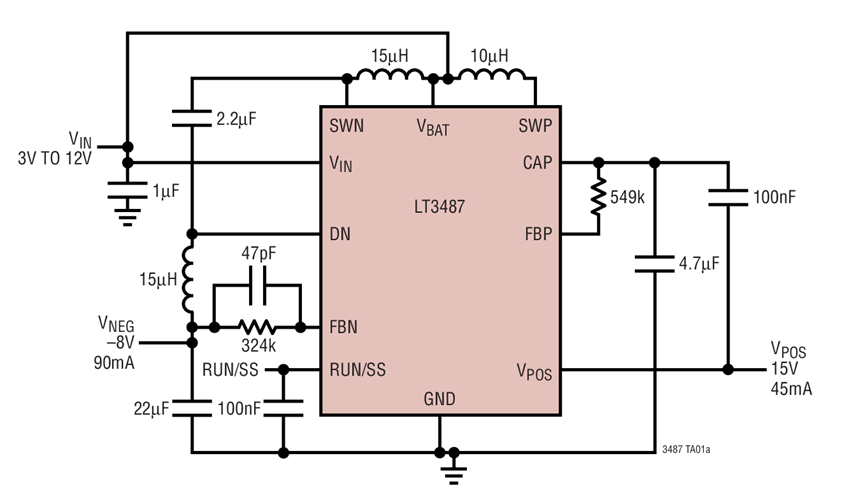

可从一节锂离子电池产生 15V/45mA、–8V/90mA 电压
输出断接
排序：正输出在负输出开始开关操作之前达稳压状态
内部肖特基二极管
2MHz 定开关频率
每个通道仅需一个电阻器便可设定输出电压
V_IN 范围：2.3V 至 16V
输出电压高达 28V
强抗短路性能
可采用电容设置软起动
单独的 VBAT 引脚可为电源和控电路提供分离的电源

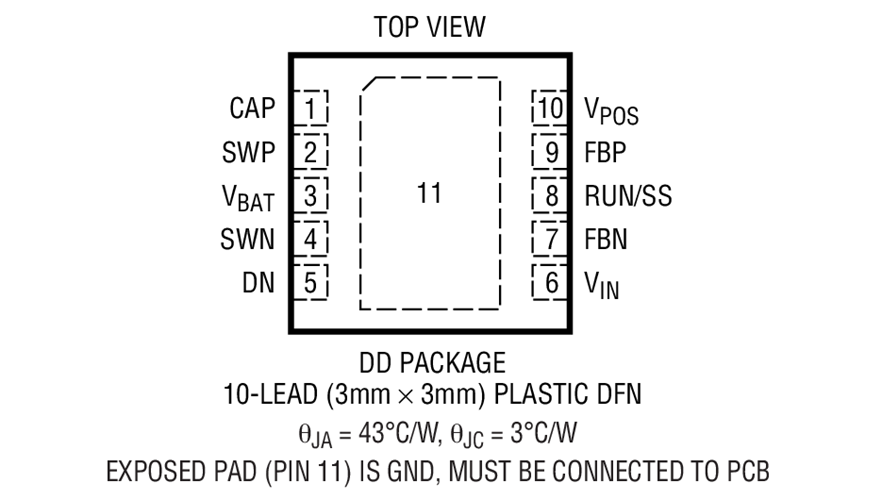

采用 10 引脚 (3mm x 3mm) DFN 封装

特性

LT^®3487 双通道开关稳压器可产生 CCD 成像器的正输出和负输出偏置电压。该器件可从单节锂离子电池产生 –8V/90mA 和 15V/45mA 的电压，从而能够为常见的 CCD 成像器提供偏置。升压稳压器采用了输出断接技术，以免除标准升压配置中存在的从 V_IN 至输出负载的 DC 电流通路。2MHz 的开关频率允许 CCD 解决方案采用纤巧、扁平的电容器和电感器，并产生了易于滤除的低噪声输出。肖特基二极管是内置的，而且每个信道的输出电压是采用一个电阻器来设定的，从而少了外部组件的数目。

智能软起动使得能够利用单个电容来实现两个信道的顺序软起动。对软起动进行了适的排序，以使负通道的输出斜坡上升在正通道的斜坡上升之后开始。在正通道达其终值的 87% 之前，内部排序电路还将停用负通道，因而可确保两个输出之和始终为正值。

LT3487 采用 10 引脚 3mm x 3mm DFN 封装。
