说明

特性

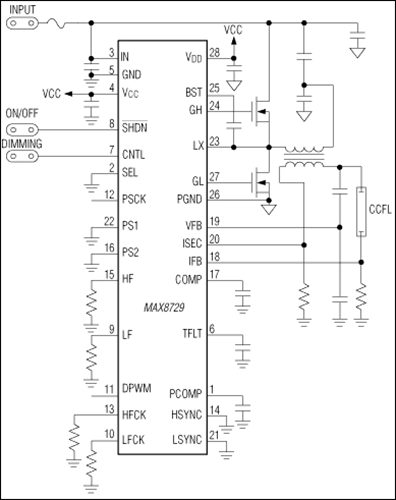

MAX8729冷阴极荧光灯(CCFL)逆变控制器设计用于驱动多个CCFL，采用了包含两个外部n沟道功率MOSFET的半桥逆变器。半桥拓扑结构最大程度减少了元件数量，能够提供近似正弦的驱动波形。MAX8729在启辉期间工作在谐振模式下，所有灯点亮后切换至恒定频率工作模式。这一独特的特性能保证在所有条件下可靠启辉，同时降低了变压器的应力。

MAX8729提供精密的灯电流调节(±2.5%)。由外部电阻调整灯电流。MAX8729采用数字脉冲宽度调制(DPWM)方法打开/关闭CCFL，以调整灯的亮度，同时能够保持灯电流不变。可通过加到CNTL引脚的模拟电压或者使用外部PWM信号来调整亮度。

MAX8729能够同步并调整栅极驱动器和DPWM振荡器的相位。这些特性允许以菊花链配置形式连接多个MAX8729 IC。可采用外部电阻或者与系统信号同步的方法来轻松调整主IC的开关频率和DPWM频率。如果控制器的外部同步信号丢失，则会切换到内部振荡器继续工作。相移选择引脚PS1和PS2能够用于设置4个不同的相移，最多支持5个MAX8729同时使用。

在灯移除、次级过压和次级短路故障时，MAX8729可保护逆变器。MAX8729可驱动通常用于一个电源级驱动4个或者更多并联CCFL灯管应用中的大功率MOSFET。一个内部5.35V线性稳压器为MOSFET驱动器和大部分内部电路供电。MAX8729采用低成本、28引脚QSOP封装，工作在-40°C至+85°C扩展级温度范围。

应用

• LCD监视器
• LCD TV
• 笔记本电脑
