TI德州仪器 LT3467 产品介绍

2026-04-14 0次

说明

1.3MHz开关频率(LT3467)
2.1MHz开关频率(LT3467A)
低V_CESAT开关：330mV (1.1A)
高输出电压：高达40V
宽输入范围：2.4V至16V
专用软启动引脚
5V（540mA，3.3V输入）(LT3467)
5V（430mA，3.3V输入）(LT3467A)
12V（270mA，5V输入）(LT3467)

12V（260mA，5V输入）(LT3467A)
使用小型表贴元件
低关断电流：<1μA
与LT1930和LT1613引脚兼容

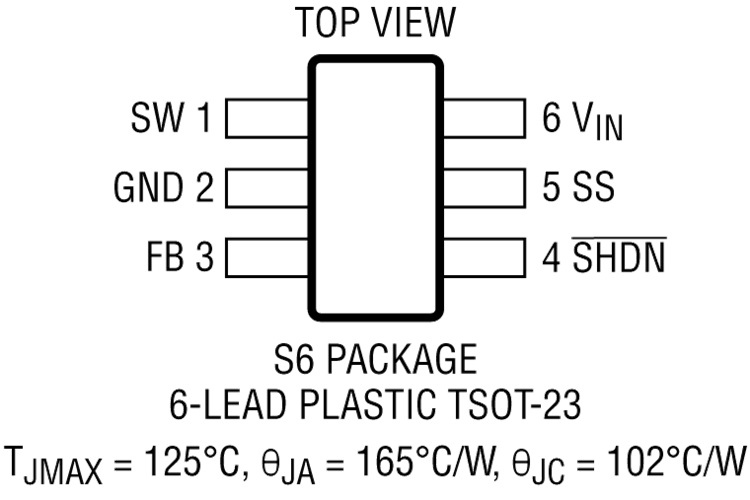

薄型(1mm) ThinSOT^™封装

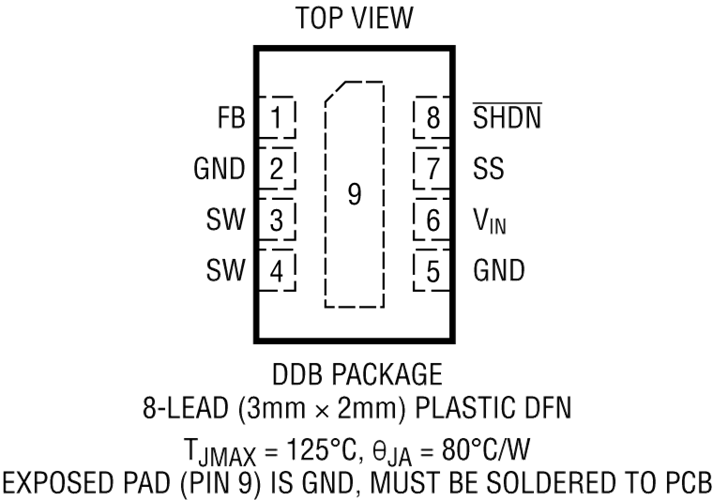

薄型(0.75mm) 8引脚(3mm × 2mm) DFN封装
通过AEC-Q100汽车应用认证

特性

LT3467/LT3467A开关稳压器将42V、1.1A开关与软启动功能相结合。与LT1930引脚兼容，其低V_CESAT双极性开关使器件能够以小尺寸提供高电流输出。LT3467具有1.3MHz的开关频率，支持使用小型低成本和低高度电感与电容。LT3467A具有2.1MHz的开关频率，可以使用更小的元件。使用可编程软启动功能可以消除启动时的高冲击电流。使用单个外部电容设置电流斜坡率。恒定频率电流模式PWM架构会产生易于滤波的可预测低输出噪声。

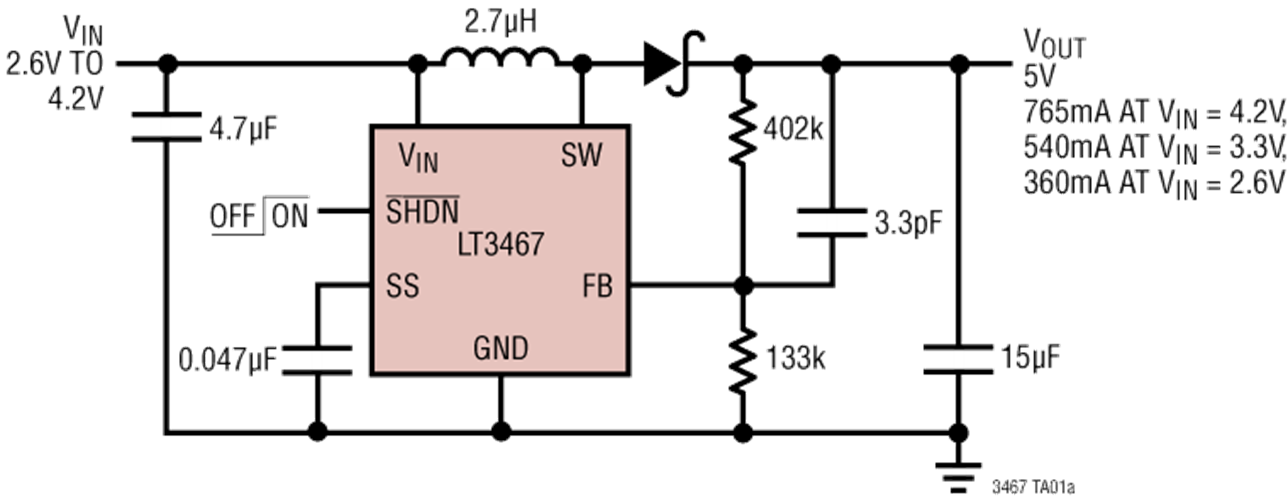

LT3467/LT3467A上的高电压开关具有42V额定电压，使这些器件非常适合高达40V的升压转换器以及SEPIC和反激式设计。在SEPIC设计中，LT3467可采用3.3V电源产生5V输出（电流高达540mA），或可采用四节碱性电池产生5V输出（电流达450mA）。LT3467A可采用3.3V电源分别产生5V（电流高达430mA）或15V（电流达135mA）输出。LT3467/LT3467A提供薄型(1mm) 6引脚SOT-23封装和小型3mm × 2mm DFN封装。
