TI德州仪器 LT1943 产品介绍

2026-04-14 0次

说明

4 个集成的开关：2.4A 降压、2.6A 升压、0.35A 升压、0.35A 负输出转换器 (有保证的最小电流限值)
固定频率、低噪声输出

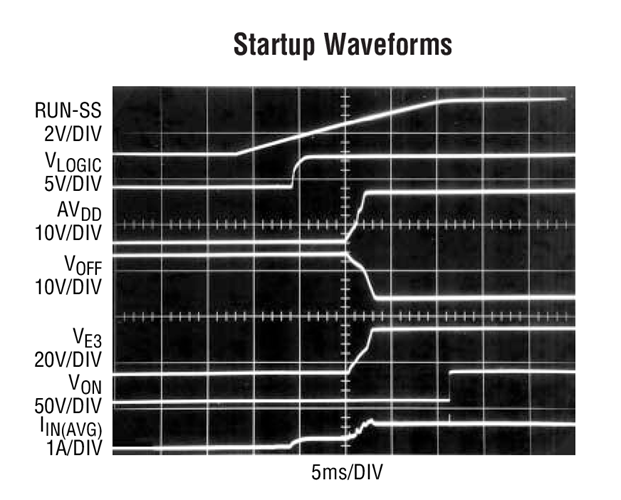

针对所有输出的软启动
可在外部设置的 V_ON 延迟
用于 V_ON 输出的集成化肖特基二极管
PGOOD 引脚用于提供 AV_DD 输出断接
4.5V 至 22V 输入电压范围
PanelProtect^TM 电路在遭遇故障时立即停用 V_ON

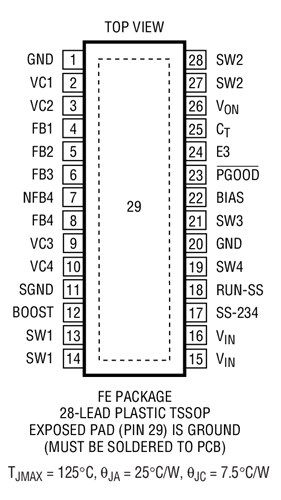

采用耐热性能增强型 28 引脚 TSSOP 封装

特性

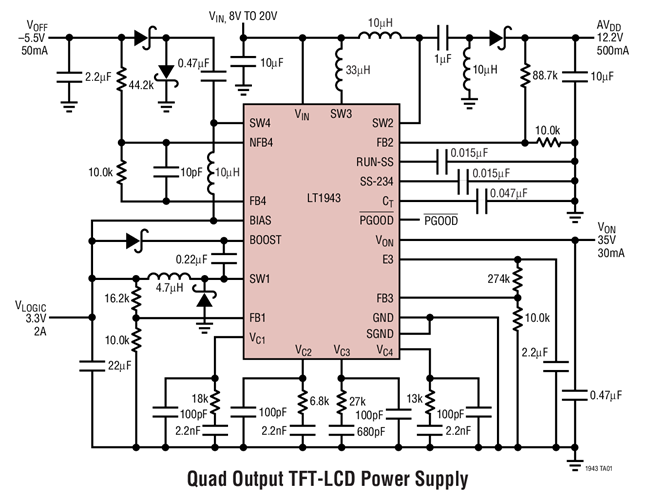

LT^®1943 四路输出可调型开关稳压器可为大型 TFT LCD 屏供电。这款采用外形扁平的 28 引脚耐热性能增强型 TSSOP 封装的器件能够产生一个 3.3V 或 5V 逻辑电源以及 TFT LCD 屏所需的三路输出电源。一个降压型稳压器在 4.5V 至 22V 的输入范围内工作，其可提供一个低电压输出 V_LOGIC 和高达 2A 电流。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 LCD 屏所需的三个独立的输出电压 AV_DD、V_ON 和 V_OFF。一个高压侧 PNP 提供 V_ON 信号的延迟接通，并能处理高达 30mA 电流。如果四个输出中的任何一个低于编程电压达 10% 以上，则保护电路将确保 V_ON 被停用。

所有的开关电源均被同步至一个内部 1.2MHz 时钟，因而允许全部采用外形扁平的电感器和陶瓷电容器。一种电流模式架构可提供卓越的瞬态响应。为获得较佳的灵活性，所有的输出都是可调的。在所有四个通道中均纳入了软启动功能。一个 PGOOD 引脚能够驱动一个任选的 PMOS 传输器件，以为 AV_DD 输出提供输出断接。
