说明

特性

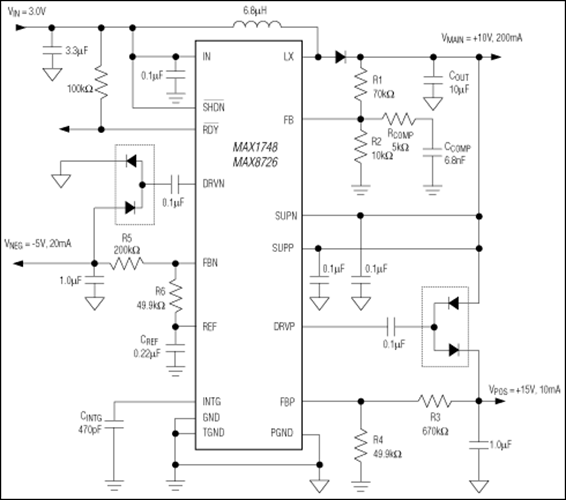

MAX1748/MAX8726是小外形TSSOP封装的三输出DC-DC转换器，提供有源矩阵薄膜晶体管(TFT)液晶显示器(LCD)所需的稳定电压。一个大功率DC-DC转换器和2个小功率电荷泵将+3.3V至+5V输入电压转换为3个独立的输出电压。

1MHz主DC-DC转换器使用极小的电感和陶瓷电容，产生高达13V的升压输出电压(V_MAIN)。低功耗BiCMOS控制电路和低导通电阻(0.35Ω)集成功率MOSFET可使效率高达93%。

两个电荷泵独立的产生一个正输出(V_POS)和一个负输出(V_NEG)。这些小功率输出使用外部级联二极管和电容(根据需要选择级数)产生高达+40V和低至-40V的稳压输出。独有的稳压方式极大的降低了输出纹波，同时也减小了两个电荷泵的电容尺寸。

对于MAX1748和MAX8726两种器件，供电顺序为(V_MAIN)首先上电，然后(V_NEG)上电，最后(V_POS)上电。MAX1748在前一路电源完成后迅速软启动下一路电源。MAX8726在(V_MAIN)和(V_NEG)以及(V_NEG)和(V_POS)之间加入了一段延时。

MAX1748/MAX8726提供超薄TSSOP封装(1.1mm最大高度)。

应用

• 便携式摄像机
• 数码相机
• 无源矩阵LCD显示器
• PDA
• TFT有源点阵LCD显示器
