LT1617-1

量产

采用 SOT-23 封装的微功率负输出 DC/DC 转换器

TI德州仪器 LT1617-1 产品介绍

2026-04-14 0次

说明

低静态电流：
- 在正常工作模式时为 20μA
- 在停机模式时 <1μA
V_IN 低至 1V 时仍可以工作
低 V_CESAT 开关：在 300mA 时为 250mV
采用小型表面贴装组件
高输出电压：达 -34V

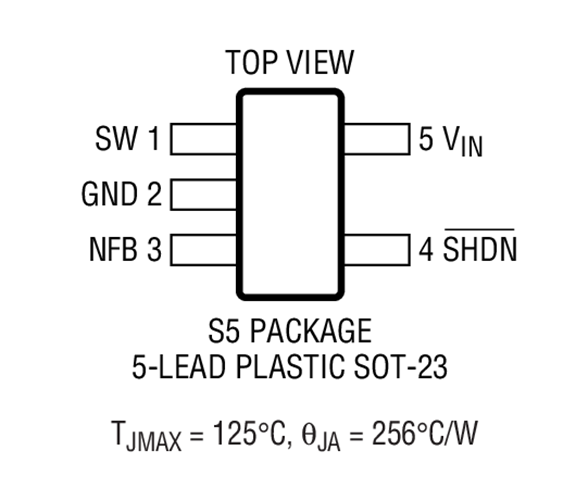

纤巧型 5 引脚 SOT-23 封装

特性

LT^®1617 / LT1617-1 是采用 5 引脚 SOT-23 封装的微功率负输出 DC/DC 转换器。LT1617 专为具有 350mA 电流限值和 1.2V 至 15V 输入电压范围的较高功率系统而设计，而 LT1617-1 则专门针对具有 100mA 电流限值和 1V 至 15V 扩展输入电压范围的较低功率和单节电池应用。在其他方面，这两款器件具有相同的功能。在没有负载时，两个器件的静态电流均仅为 20μA，在停机模式中则进一步减小到 0.5μA。一种电池限制、固定关闭时间控制方案可保存工作电流，使得器件在很宽的负载电流范围内具有高效率。由于具有 36V 开关，因此能轻而易举地产生高达 -34V 的高电压输出，而无需采用昂贵的变压器。LT1617 的 400ns 低关闭时间允许使用纤巧的扁平电感器和电容器，从而在对空间敏感的便携式应用中，将器件的占板面积和成本降至较小。
