TI德州仪器 LT1308A 产品介绍

2026-04-14 0次

说明

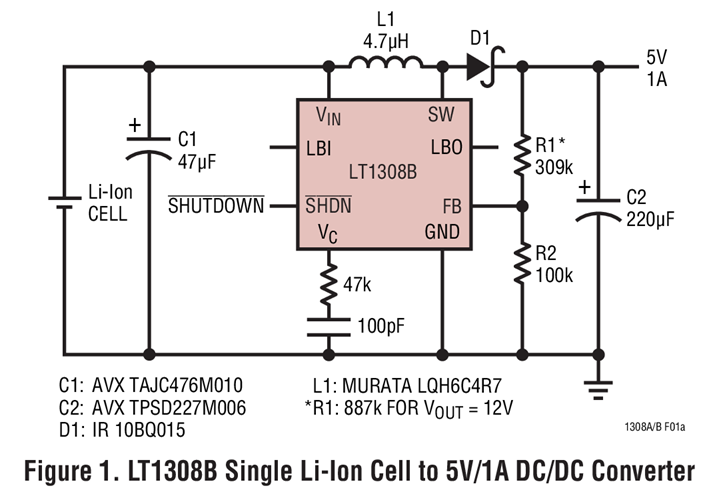

单锂离子电池可在 1A 电流提供 5V 电压
四个镍镉电池可在 SEPIC 方式下提供 5V 电压和 800mA 电流
固定工作频率：600kHz
高达 34V 的升压变换器输出
大负载起动
轻负载条件下的自动突发方式 (Burst Mode^®) 操作 (LT1308A)
轻负载条件下的连续转换 (LT1308B)
低 V_CESAT 开关：300mV/2A
与 LT1308 引脚升级兼容
停机状态下静态电流较小：1µA (最大值)
准确度更高的低电池电量检测器基准：200mV ±2%

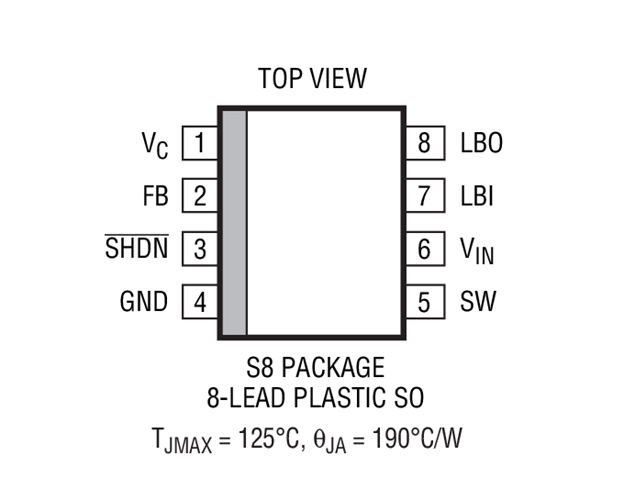

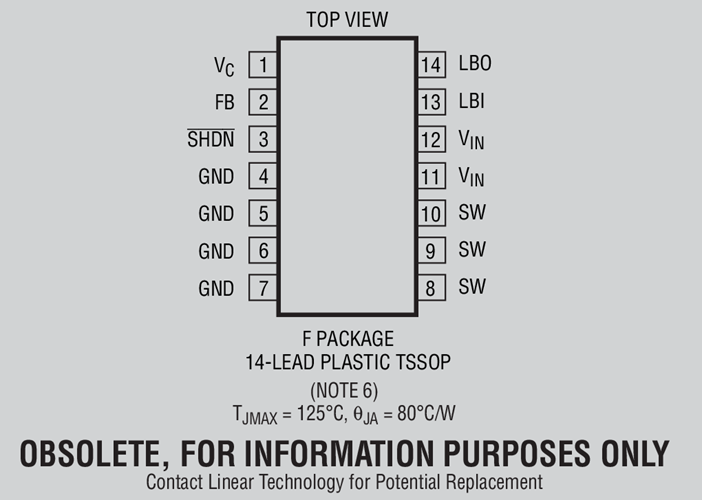

采用 8 引线 SO 和 14 引线 TSSOP 封装

特性

LT^®1308A / LT1308B 是工作于 1V 至 10V 输入电压范围的微功率、固定频率升压型 DC/DC 变换器。它们是 LT1308 的改进型产品，并推荐用于多种新型设计中。LT1308A 能够在轻负载的情况下自动转换至节能的突发方式操作状态，且在无负载条件下的消耗电流仅 140µA。而 LT1308B 能够在轻负载的情况下进行连续转换并在 2.5mA 的静态电流下工作。这两个器件在停机状态下消耗电流均小于 1µA。

低电池电量检测器的准确度比 LT1308 有显著的提高。在室温时的 200mV 基准规定为 ±2%，以及在整个工作温度范围内为 ±3%。停机引脚与一个 1V 或更高电压源相连时 (而不需像在 LT1308 上那样与 V_IN 相连) 即可使能器件。一个内部 V_C 箝位电路使得瞬态响应有所改善，且开关电压额定值被提高到 36V，因而可应用于输出电压更高的用途。

LT1308A / LT1308B 采用了 8 引线 SO 和 14 引线 TSSOP 封装。
