TI德州仪器 LT1613 产品介绍

2026-04-14 0次

说明

采用微型电容器和电感器
内部补偿
1.4MHz 固定频率工作
可配合低至 1.1V 的 V_IN 工作
从单节电池获得 3V 电压和 30mA 电流

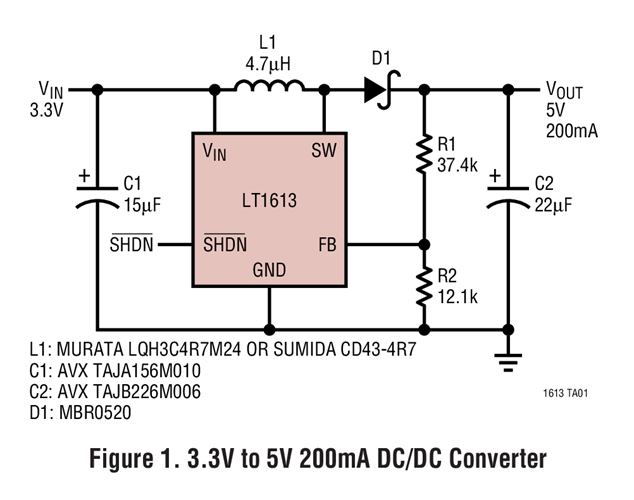

从 3.3V 输入获得 5V 电压和 200mA 电流
从四节碱性电池获得 15V 电压和 60mA 电流
高输出电压：高达 34V
低停机电流：< 1µA
低VCESAT开关：在 300mA 时电压为 300mV

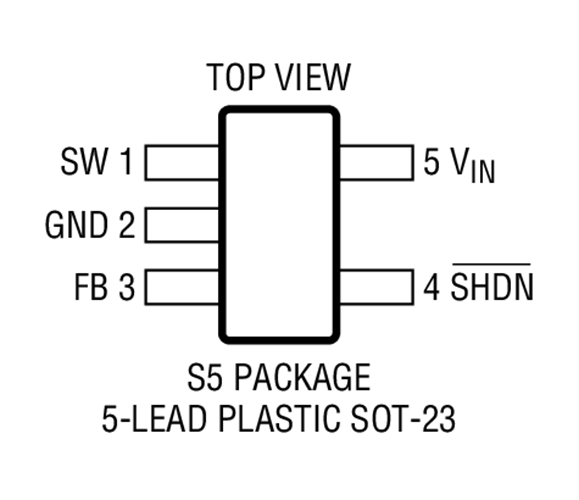

小型 5 引脚 SOT-23 封装

特性

LT^®1613 是采用 5 引脚 SOT-23 封装的电流模式 DC/DC 转换器。它针对小型、低功率应用，可在低至 1.1V 的输入电压下工作，开关频率为 1.4MHz，并容许使用微型、低成本电容器以及高度为 2mm 或更扁平的电感器。得益于它的小尺寸和高开关频率，用户仅需小于 0.2 平方英寸的印刷电路板面积就能实现完整 DC/DC 转换器功能。现在，多输出电源可为每个输出电压用一个单独稳压器，取代了以往采用单个稳压器和定制变压器的笨拙准稳压方法。

恒定频率、内部补偿电流模式PWM架构导致低及可预测的输出噪声，使之容易滤除掉。LT1613上的高压开关额定值为 36V，这使得该器件非常适合应用在高达 34V 的升压型转换器、以及单端主电感转换器 (SEPIC) 和回扫设计。在SEPIC设计中，该器件能够从 3.3V 的电源中产生 5V 电压和 200mA 电流，或者从四节碱性电池产生 5V 电压和 175mA 电流。

LT1613 采用 5 引脚 SOT-23 封装。
