TI德州仪器 LT1611 产品介绍

2026-04-14 0次

说明

非常低的噪声：1mV_P-P 输出纹波

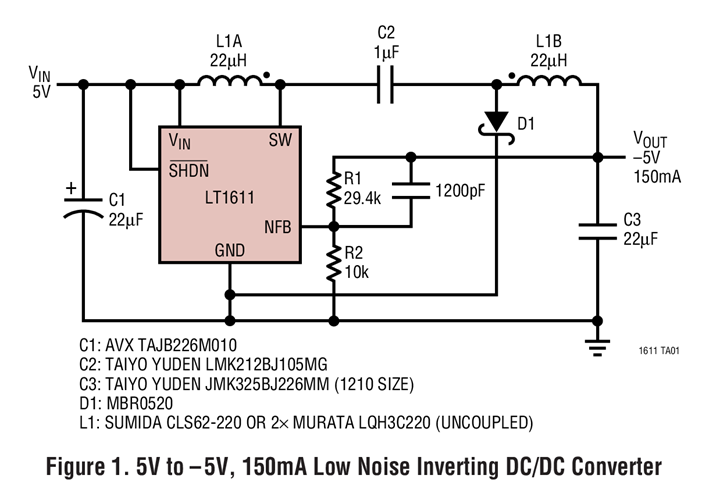

可从一个 5V 输入提供 –5V/150mA 输出
调节性能优于充电泵
有效输出阻抗：0.14Ω
采用纤巧型电容器和电感器
在内部进行补偿
1.4MHz 固定频率操作
低停机电流：<1μA
低 V_CESAT 开关：300mV (在 300mA)
纤巧型 5 引脚 SOT-23 封装

特性

LT^®1611 是业界首款采用 5 引脚 SOT-23 封装的负输出电流模式 DC/DC 转换器。该器件拟用于小型、低功率应用，其可采用低至 1.1V 输入电压工作，且开关频率为 1.4MHz，因而允许使用高度 ≤ 2mm 的纤巧型低成本电容器和电感器。LT1611 的小尺寸和高开关频率使得完整的 DC/DC 转换器功能电路仅占用 < 0.25 英寸² 的 PC 电路板面积。LT1611 能够从一个 5V 电源产生 –5V/150mA 输出，或从一个 3V 电源产生 –5V/100mA 输出，可在许多应用中取代未稳压的“充电泵”解决方案。

LT1611 在一种双电感器负输出拓扑中运作，该拓扑对 DC/DC 转换器的输入侧以及输出侧进行滤波。固定频率开关操作可确保获得一个干净的输出，而没有充电泵解决方案中通常存在的低频噪声。LT1611 的无负载静态电流为 3mA，而在停机模式中静态电流则降至 0.5μA。36V 开关允许高达 33V 的 V_IN 至 V_OUT 电压差。

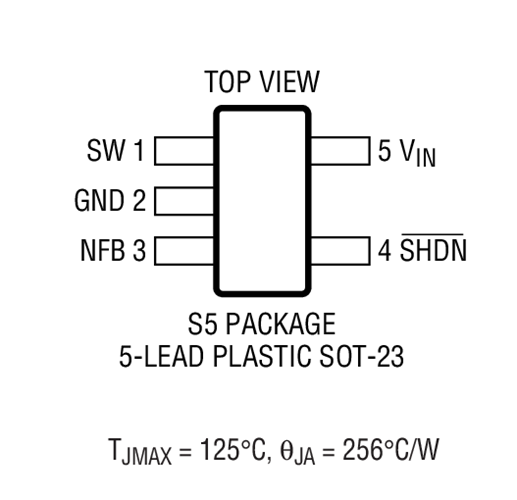

LT1611 采用 5 引脚 SOT-23 封装。
