说明

特性

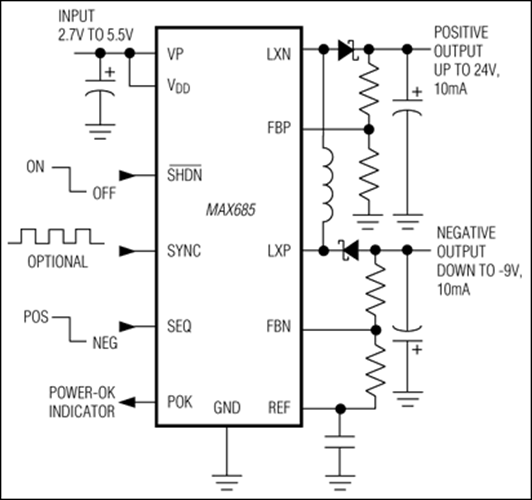

MAX685 DC-DC转换器提供低噪声双路输出，为CCD成像设备和LCD供电。该器件使用单个电感来提供独立调节的正负输出。集成电源开关采用小型24引脚4mm x 4mm薄型QFN封装，可节省空间并降低成本。还提供16引脚QSOP封装。

每个输出可在+2.7V至+5.5V输入电压范围内提供高达10mA的电流。输出电压可独立设置为高达24V和低至-9V。通过一些额外的低成本元件，输出电压可设置为高达45V和低至-16V。输出纹波幅度为30mVp-p。MAX685采用220kHz或400kHz固定频率、脉宽调制(PWM)控制方案，可进行输出噪声滤波并减小外部元件的尺寸。该频率还可以与200kHz至480kHz之间的外部时钟信号同步。

MAX685具有电源正常指示输出(POK)，当两个输出均在规定范围内时可发出信号。逻辑控制关断可将两路输出完全关断并将电源电流降至0.1µA。用户还可以设置先导通哪路输出。

预装配的MAX685评估套件有助于缩短设计时间。

应用

• 摄像机
• CCD成像设备
• 数码相机
• LCD
• 笔记本电脑
