说明

特性

LT^®1186F 是一款固定频率、电流模式开关稳压器，可提供用于冷阴极荧光灯 (CCFL) 的控制功能。该 IC 包含一个高效率的高电流开关、一个振荡器、输出驱动逻辑电路、控制电路和一个微功率 8 位 50μA 全标度电流输出 DAC。该 DAC 提供了简单的“比特至灯电流控制”，并采用两种接口模式 (包括标准 SPI 模式和脉冲模式) 进行通信。在上电时，DAC 计数器复位至半标度，而 DAC 则根据 CS 信号电平配置为 SPI 或脉冲模式。在 SPI 模式中，系统微处理器连续地传输当前的 8 位数据并回读前一个 8 位数据。在脉冲模式中，DAC 的 6 个高位被配置为执行“仅递增”(单线式接口) 或“递增 / 递减”(二线式接口) 操作，这取决于 D_IN 信号电平。

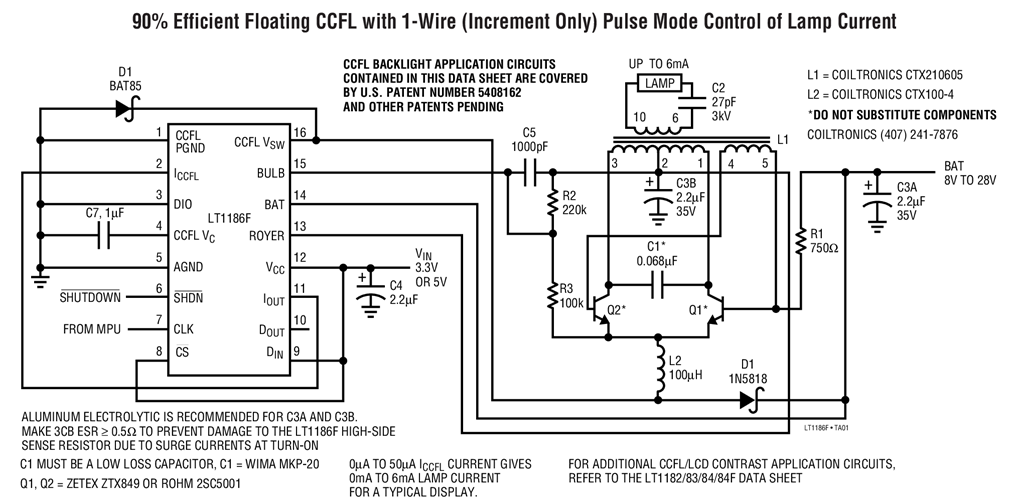

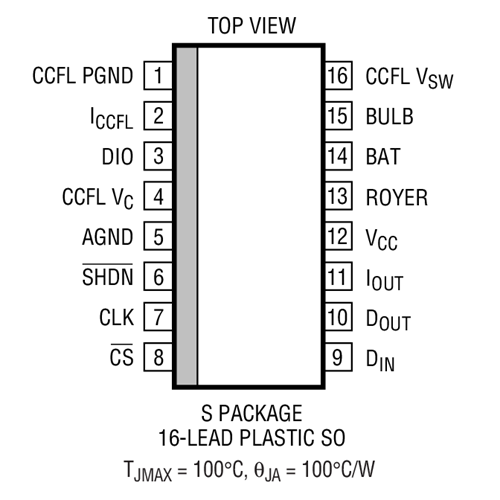

LT1186F 控制电路依靠一个 3.3V 或 5V 逻辑电源电压工作。另外，这款 IC 还具有一个工作范围为 4.5V 至 30V 的电池电源电压引脚。LT1186F 吸收 6mA 的典型静态电流。一个低电平有效的停机引脚将总电源电流减小至 35μA (供执行待用操作)，而 DAC 则保持其最后的设置。200kHz 开关频率较大限度减小了磁性组件尺寸。电流模式开关切换方法和逐周期限制的使用可提供高可靠性和简单的环路频率补偿。LT1186F 采用 16 引脚窄体 SO 封装。

应用

• 笔记本电脑和掌上型电脑
• 便携式仪器
• 零售终端
