TI德州仪器 LT1307 产品介绍

2026-04-14 0次

说明

使用小的陶瓷电容器
50μA 静态电流 (LT1307)
1mA 静态电流 (LT1307B)
可在 V_IN 低至 1V 的情况下工作
600kHz 固定频率操作
可在满负载条件下启动
低停机电流：3μA
低电池电量检测器

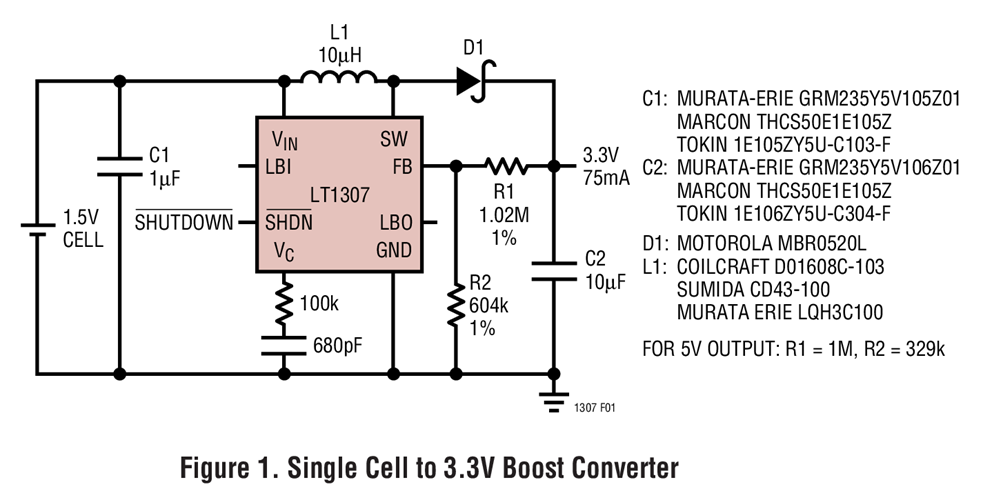

可从单节电池提供 3.3V/75mA 输出
在轻负载时自动地执行突发模式 (Burst Mode^®) 操作 (LT1307)
在轻负载条件下执行连续开关操作 (LT1307B)
低 V_CESAT 开关：295mV (在 500mA)

特性

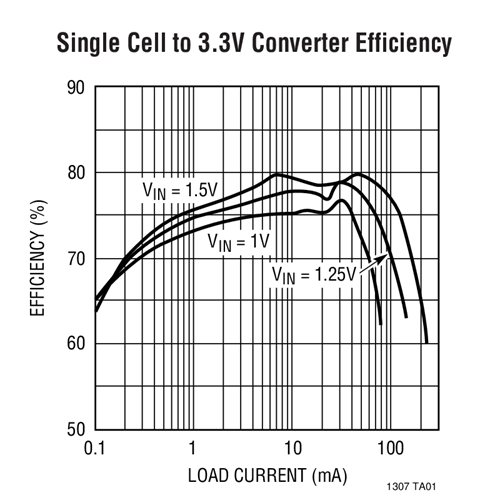

LT^®1307 / LT1307B 是微功率、固定频率 DC/DC 转换器，可采用低至 1V 的输入电压工作。LT1307 在业界率先采用单节电池电源实现了真正的电流模式 PWM 性能，它在轻负载条件下自动地转换至省电的突发模式操作。在 100μA 至 100mA 的宽广负载范围内保持了高效率。LT1307B 在轻负载时并不转换至突发模式操作，因而消除了低频输出纹波，为此付出的代价是降低了轻负载效率。这两款器件包含一个具 200mV 基准的低电池电量检测器，并在停机模式中把静态电流降至 5μA 以下。LT1307 的无负载静态电流为 50μA，而且内部 NPN 电源开关可传输一个 500mA 电流，产生的电压降仅为 295mV。

与同类竞争器件不同，在单节电池供电的应用中使用 LT1307 / LT1307B 时不需要大的电解电容器。高频 (600kHz) 开关操作允许采用纤巧的表面贴装型多层陶瓷 (MLC) 电容器和小的表面贴装型电感器。这些器件可使用仅为 10μF 的输出电容，而且只需要 1μF 的输入旁路电容。

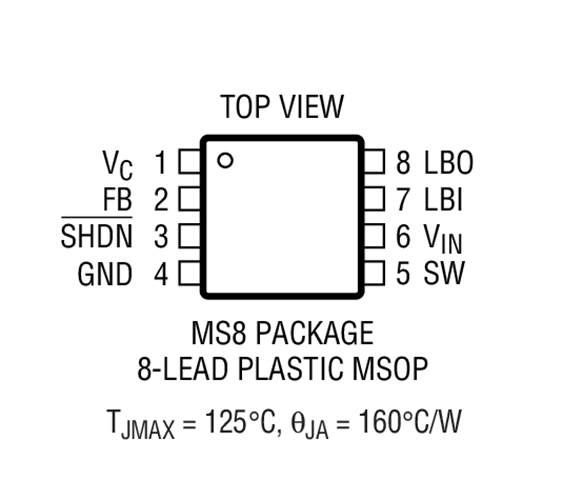

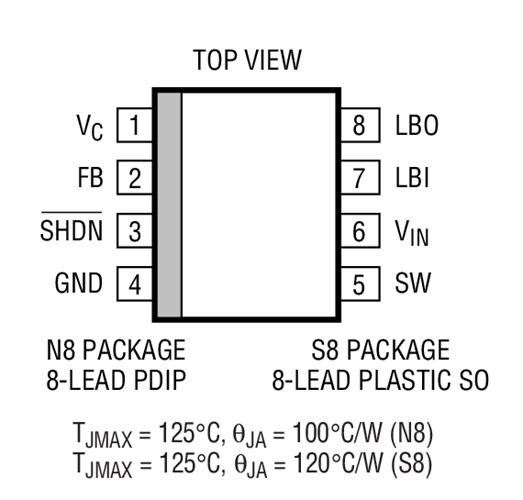

LT1307 / LT1307B 采用 8 引脚 MSOP 封装、PDIP 封装和 SO 封装。
