TI德州仪器 LTC3107 产品介绍

2026-04-14 0次

说明

热能收集辅助的电源管理系统
- V_OUT 跟踪主电池电压
- 2.2V LDO 输出
- 储能输出，箝位至 4.3V
可采用低至 20mV 的输入运作
电池工作指示器 (BAT_OFF)
从电池吸收的 I_Q：
- 采用能量收集时为 80nA
- 无能量收集时为 6μA
标准和紧凑型升压变压器

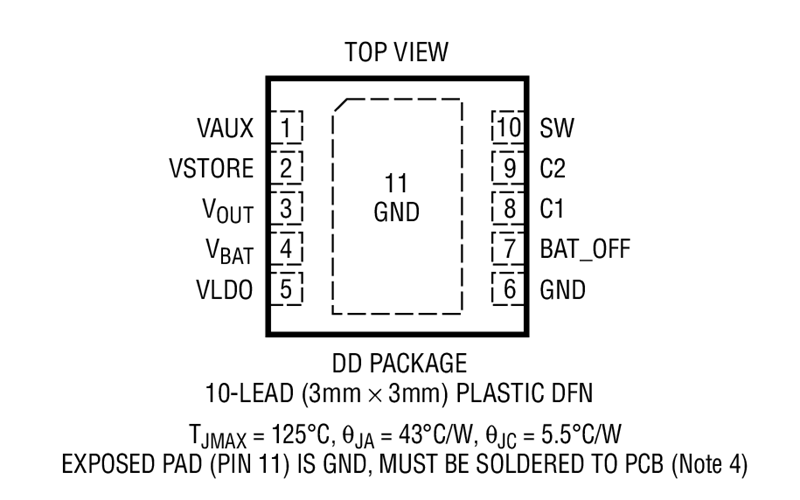

小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装

特性

LTC^®3107 是一款高度集成的 DC/DC 转换器，其设计用于通过收集和管理来自极低输入电压电源 (例如：热电发生器 [TEG] 和热电堆) 的多余能量以延长低功率无线系统中主电池的寿命。升压型拓扑可采用低至 20mV 的输入电压运作。

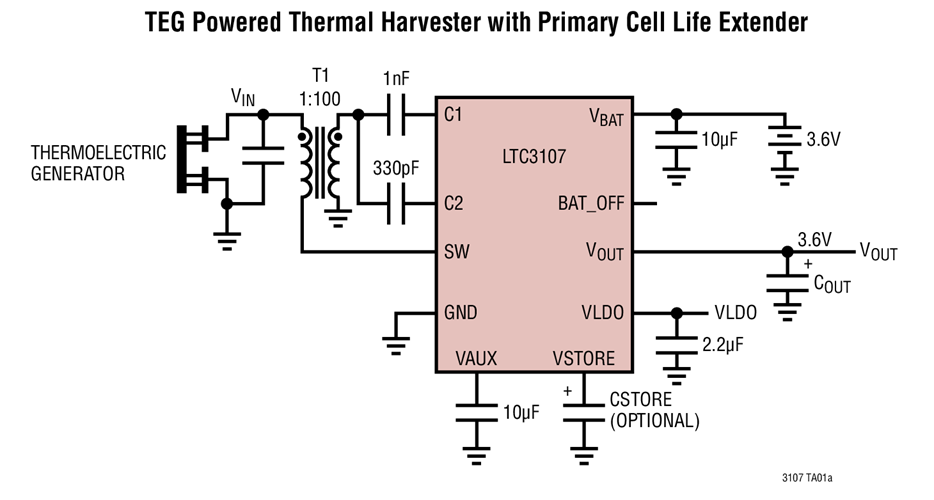

LTC3107 采用一个小型升压变压器，其提供了一款完整的电源管理解决方案，适合于那些依靠一个主电池工作的典型无线传感器应用。2.2V LDO 可用于为一个外部微处理器供电，而主输出电压则可自动调整以与主电池的电压相匹配。在有收集能量可用的情况下，LTC3107 可从电池电源无缝切换至收集能量电源，因而延长了电池的使用寿命。BAT_OFF 指示器可用于跟踪电池的使用情况。一个任选的存储电容器负责累积多余的收集能量，从而进一步延长电池寿命。

LTC3107 采用小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装。
