说明

具输入优先排序器的双输入、单输出 DC/DC 转换器
- 能量收集输入：3.0V 至 18V 降压型 DC/DC 转换器
- 主电池输入：1.8V 至 5.5V 降压-升压型 DC/DC 转换器

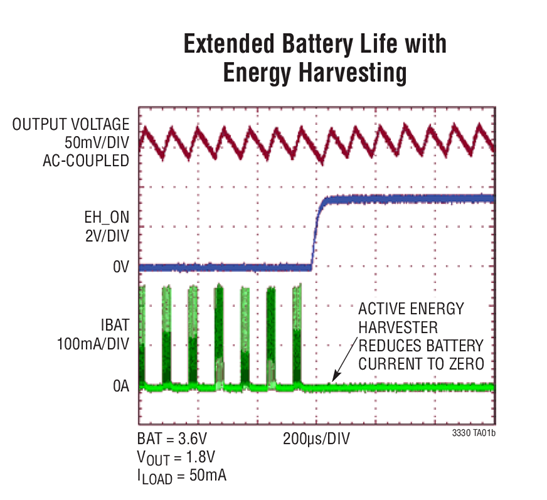

当能量收集源存在时电池 IQ 为零
超低静态电流：在无负载时为 750nA
低噪声 LDO 后置稳压器
集成型超级电容器平衡器
输出电流高达 50mA
可编程 DC/DC 转换器和 LDO 输出电压、降压 UVLO 和降压-升压峰值输入电流
集成型低损耗全波桥式整流器
输入保护性分流器：在 VIN ≥ 20V 条件下高达 25mA

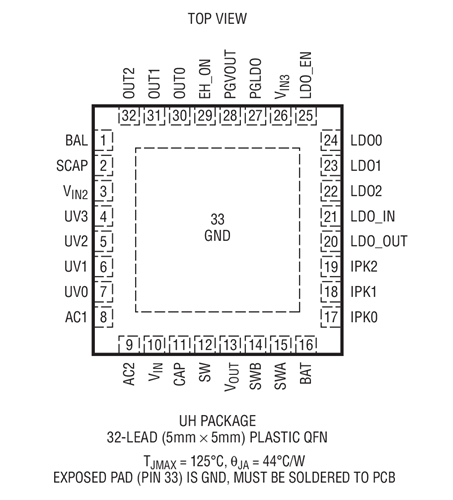

5mm x 5mm QFN-32 封装

特性

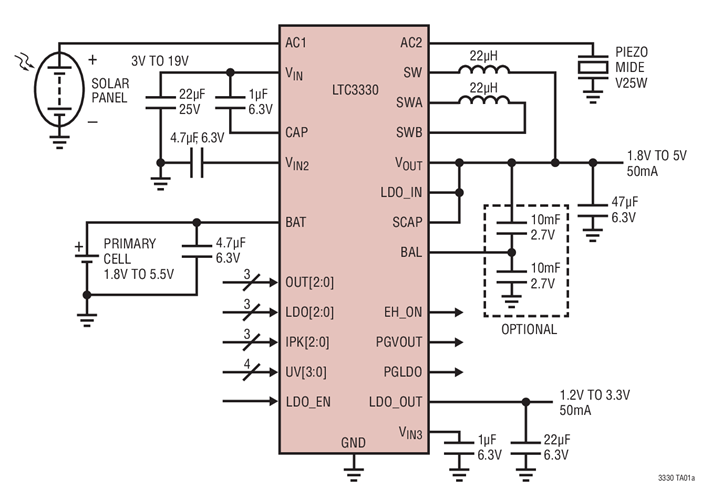

LTC^®3330 集成了一个高电压能量收集电源和一个由主电池供电的 DC/DC 转换器，可创建一款面向可替代能源应用的单输出电源。由一个集成型全波桥式整流器和一个高电压降压型转换器组成的能量收集电源负责从压电源、太阳能或磁源收集能量。主电池输入用于为一个可在其输入端电压低至 1.8V 时正常运作的降压-升压型转换器供电。任一 DC/DC 转换器皆能给单个输出提供电能。降压型转换器可在收集能量可用的情况下运作，因而能够把从电池吸收的静态电流减小至基本为零。降压-升压型转换器仅在收集能量消失时向 V_OUT 供电。

另外，该器件还集成了一个低噪声 LDO 后置稳压器及一个超级电容器平衡器，故可适应多种输出存储配置。输入和输出的电压和电流设定值可通过引脚搭接的逻辑输入来设置。LTC3330 采用 5mm x 5mm QFN-32 封装。
