TI德州仪器 LTC3104 产品介绍

2026-04-14 0次

说明

超低静态电流：2.6μA

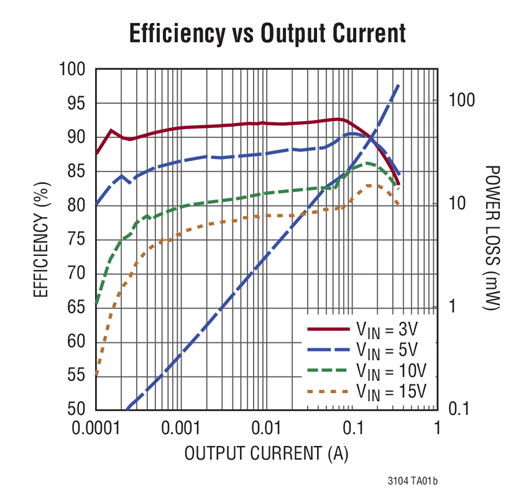

同步整流：效率高达 95%
宽 V_IN 范围：2.5V 至 15V
宽 V_OUT 范围：0.6V至13.8V
300mA 输出电流
用户可选的自动突发模式 (Burst Mode^®) 操作或强制连续操作
准确和可编程的 RUN 引脚门限
1.2MHz 固定频率 PWM
内部补偿
用于 V_OUT 的电源良好状态输出
10mA 可调 LDO

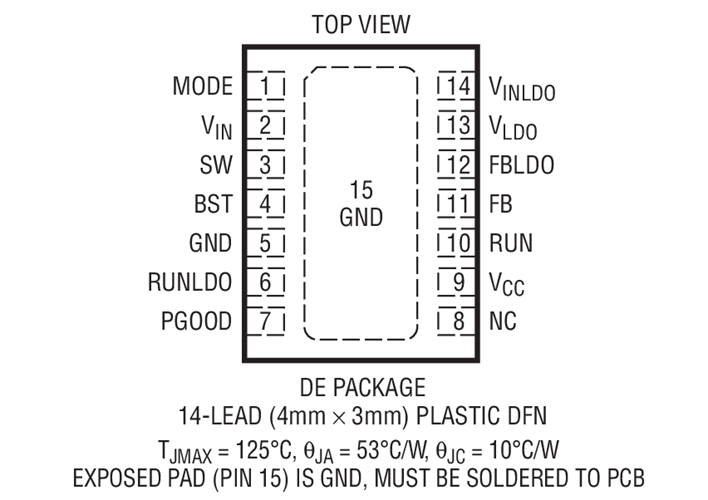

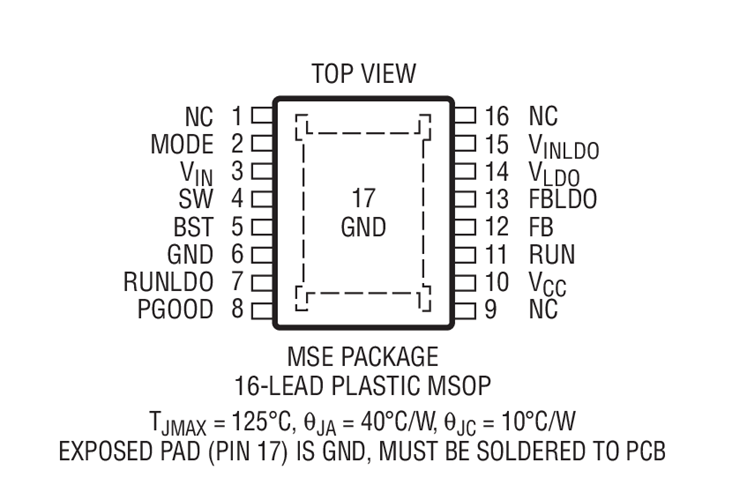

采用耐热性能增强型 3mm x 4mm x 0.75mm、14 引脚 DFN 封装和 16 引脚 MSOP 封装

特性

LTC^®3104 是一款采用电流模式架构的高效率、单片式同步降压型转换器，能提供 300mA 的输出电流。LTC3104 包括一个集成的可调 10mA LDO，用于给对噪声敏感的功能电路供电。

LTC3104 提供了两种操作模式：自动突发模式操作和强制连续模式，从而使用户能够优化输出电压纹波、噪声和轻负载效率。当启用突发模式操作时，无负载条件下的典型 DC 输入电源电流减小至 2.6μA，因而较大限度地提高了轻负载时的效率。而选择强制连续模式则可执行非常低噪声的恒定频率 (1.2MHz) 操作。

此外，LTC3104 还包括一个准确的 RUN 比较器、热过载保护电路、一个电源良好输出和一种集成的软起动功能电路，以保证电源系统上电处于良好受控状态。
