TI德州仪器 LTC3109 产品介绍

2026-04-14 0次

说明

可在低至 ±30mV 的输入电压条件下运作
收集能量所需的 TEG 两端温度差小于 ±1ºC
专有的自动极性架构
完整的能量收集电源管理系统
- 可选的 V_OUT：2.35V、3.3V、4.1V 或 5V
- 2.2V、5mA LDO
- 逻辑控制的输出
- 具能量存储能力以在供电中断期间提供操作所需的电源
电源良好指示器
采用紧凑的升压型变换器

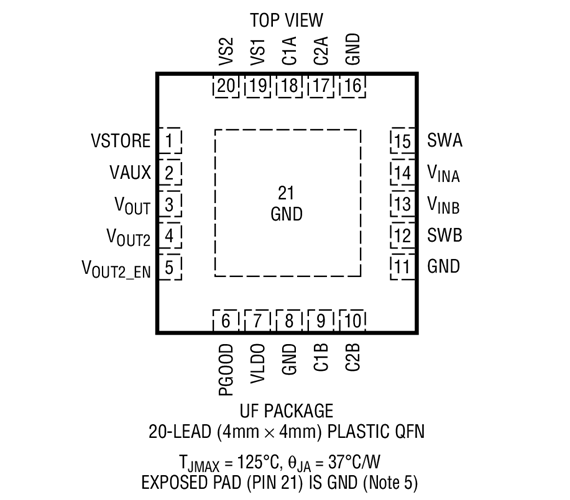

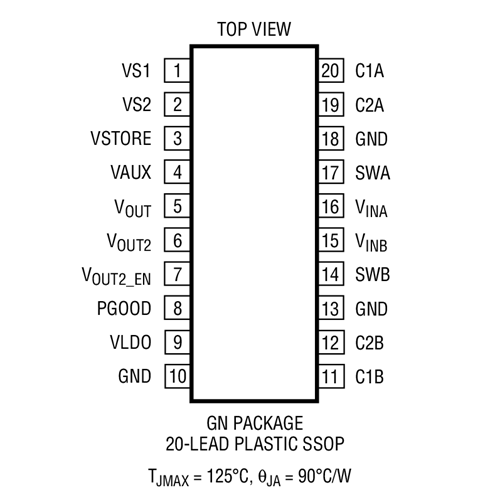

小外形、20 引脚 (4mm x 4mm) QFN 封装或 20 引脚 SSOP 封装

特性

LTC^®3109 是一款高度集成的 DC/DC 转换器，非常适合于收集来自诸如 TEG (热电发生器) 和热电堆等极低输入电压电源的剩余功率。其独特、专有的自动极性拓扑结构使该器件可在输入电压低至 30mV 的情况下正常运作，这与极性无关。

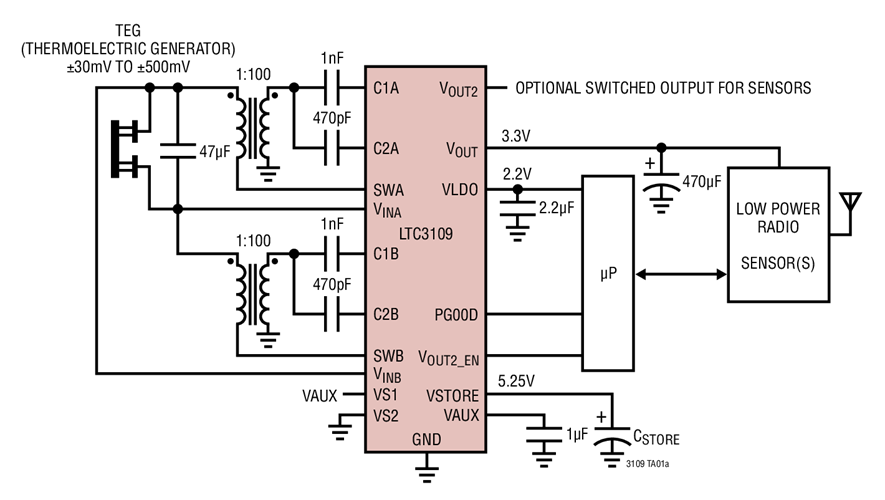

LTC3109 采用两个紧凑的升压型变换器和外部能量存储元件，可提供一款面向无线检测和数据采集应用的完整电源管理解决方案。2.2V LDO 能给一个外部微处理器供电，而主输出则可被设置为 4 种固定电压之一。当主输出电压处于调节状态时，电源良好指示器将发出指示信号。第二个输出可以由主机来使能。也可以对一个存储电容器 (或电池) 进行充电，以在没有可用的输入电压电源时提供所需的电源。极低的静态电流和高效率最大限度地增加了可供应用所使用的收集能量。

LTC3109 采用小外形的耐热性能增强型 20 引脚 (4mm x 4mm) QFN 封装和 20 引脚 SSOP 封装。
