TI德州仪器 LTC3388 产品介绍

2026-04-14 0次

说明

在调节状态中输入 I_Q 为 720nA (无负载，V_IN = 4V)
在调节状态中输入 I_Q 为 820nA (无负载，V_IN = 20V)
在 UVLO 状态中输入 I_Q 为 400nA
2.7V 至 20V 输入工作电压范围
输出电流高达 50mA
可通过引脚来选择的输出电压：
- 1.2V、1.5V、1.8V、2.5V (LTC3388-1)
- 2.8V、3.0V、3.3V、5.0V (LTC3388-3)
高效率迟滞同步 DC/DC 转换
待机模式可禁止执行降压开关操作

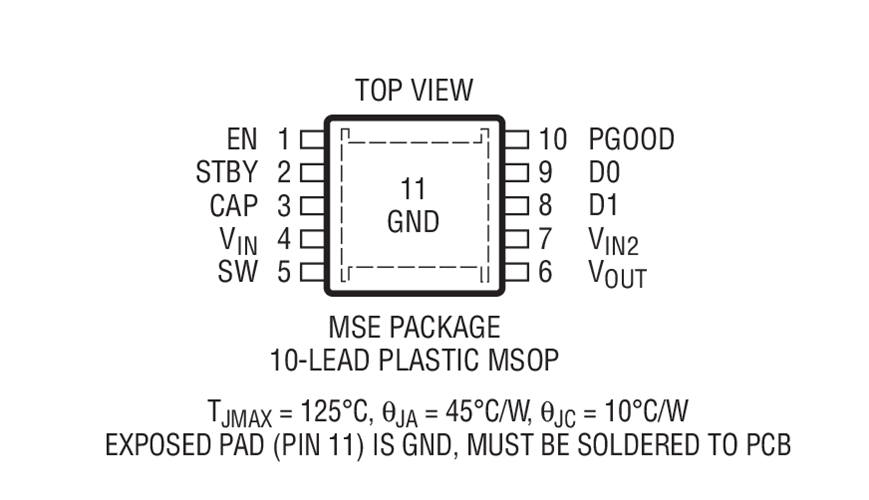

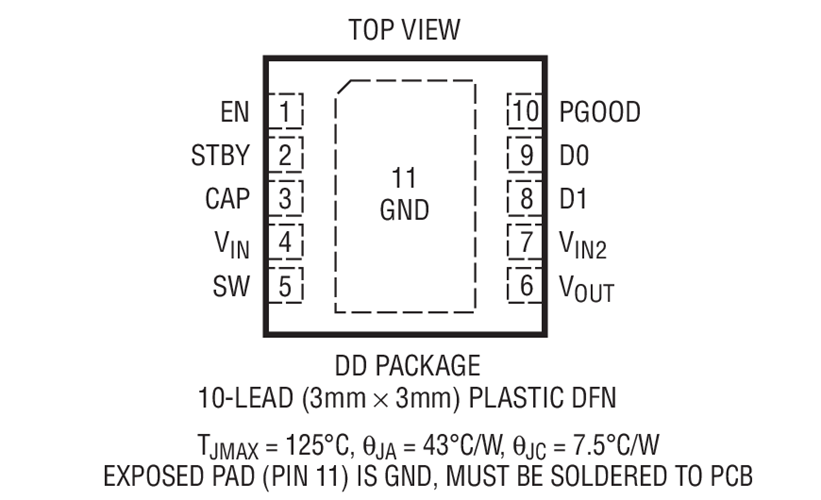

采用 10 引脚 MSE 封装和 3mm x 3mm DFN 封装

特性

LTC^®3388-1 / LTC3388-3 是具内部高端和同步电源开关的高效率、降压型 DC/DC 转换器，该器件在无负载时仅吸收 720nA (典型值) 的 DC 电源电流，并保持了输出电压调节作用。

LTC3388-1 / LTC3388-3 能够提供 50mA 的负载电流，而且还具有一种欠压闭锁 (UVLO) 功能，用于在输入电压降至 2.3V 以下时停用转换器并保持一种低静态电流状态。在调节状态中，LTC3388-1 / LTC3388-3 将进入睡眠模式，在该模式中，输入和输出静态电流均非常小。降压型转换器根据需要接通和关断，以保持稳压作用。对于要求低纹波的短持续时间负载，附加的待机模式将禁止执行降压开关操作，而同时输出则处于调节状态。

可通过引脚来选择 1.2V、1.5V、1.8V、2.5V (LTC3388-1) 和 2.8V、3.0V、3.3V、5.0V (LTC3388-3) 的输出电压。LTC3388-1 / LTC3388-3 可在 V_IN 高达 20V 的条件下运作，而无负载静态电流则保持在 1μA 以下。
