TI德州仪器 LT3652 产品介绍

2026-04-14 0次

说明

提供用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
宽输入电压范围：4.95V 至 32V (40V 绝对最大值)
可编程充电速率高达 2A
可由用户选择的充电终止：C/10 或内置充电终止定时器
可采用电阻器设置并高达 14.4V 的浮置电压能支持锂离子 / 锂聚合物电池、LiFePO₄ (磷酸铁锂) 电池、SLA (密封铅酸) 电池化学组成

当电池电压 ≤ 4.2V 时无需 V_IN 隔离二极管
1MHz 固定频率
0.5% 浮置电压基准准确度
5% 充电电流准确度
2.5% C/10 检测准确度
二进制编码集电极开路状态引脚

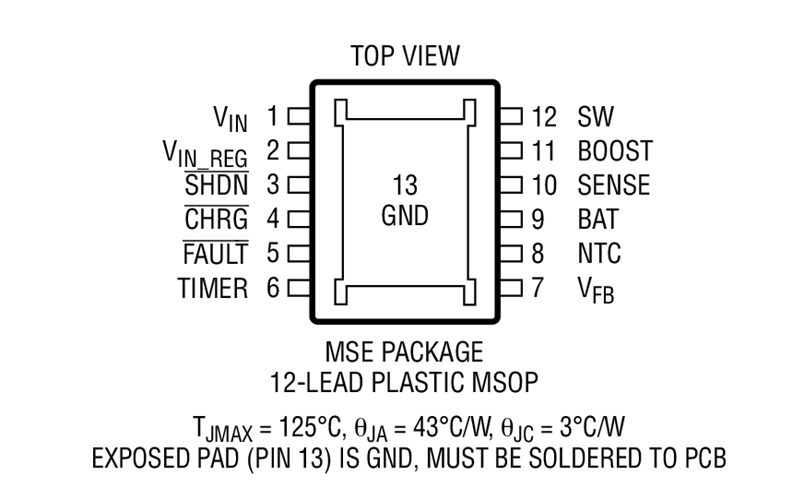

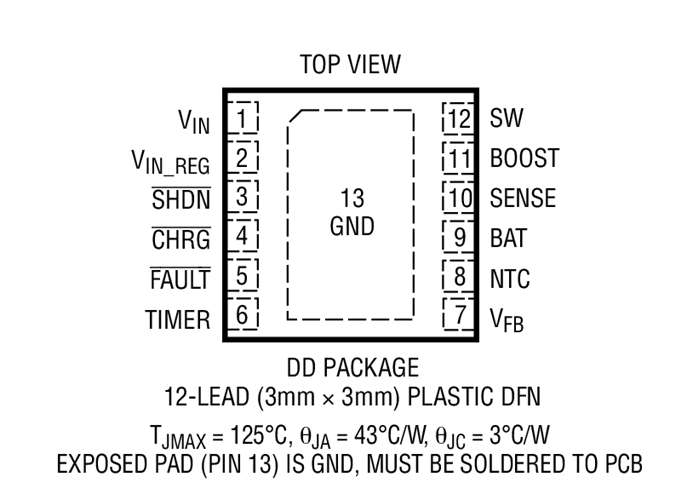

耐热性能增强型 12 引脚 3mm x 3mm DFN12 和 MSE 封装

特性

LT3652是一款完整的单芯片降压型电池充电器，可在4.95V至32V输入电压范围内工作。LT3652提供恒流/恒压充电特性，最大充电电流达2A，可通过外部编程设置。该充电器采用3.3V浮充电压反馈基准电压源，因此高达14.4V的任何电池浮充电压均可通过电阻分压器进行编程。

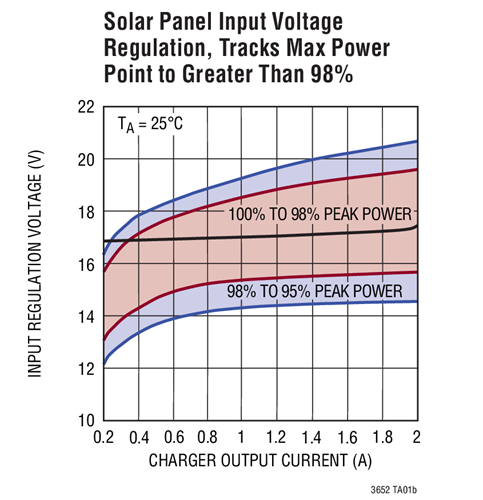

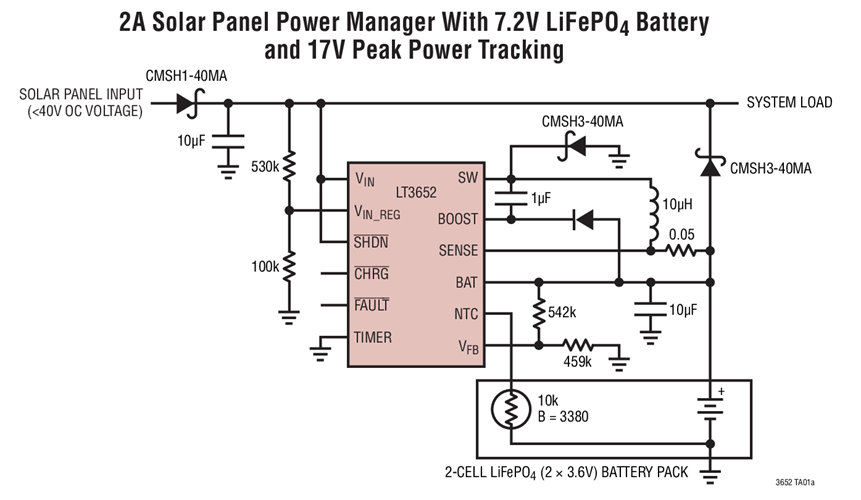

LT3652采用输入电压调整环路，如果输入电压低于通过电阻分压器设置的编程电平，该环路会降低充电电流。当LT3652由太阳能板供电时，输入调整环路用于使电池板保持峰值输出功率。

LT3652可配置为当充电电流低于编程最大值(C/10)的1/10时终止充电。充电终止后，LT3652将进入低电流(85μA)待机模式。如果电池电压低于编程浮充电压以下2.5%，自动充电特性将启动新的充电周期。LT3652还包含可编程安全定时器，用于在达到设定时间后终止充电。这样，当电流小于C/10时可终止充电。
