TI德州仪器 LTC3526L 产品介绍
2026-04-14
0次
说明

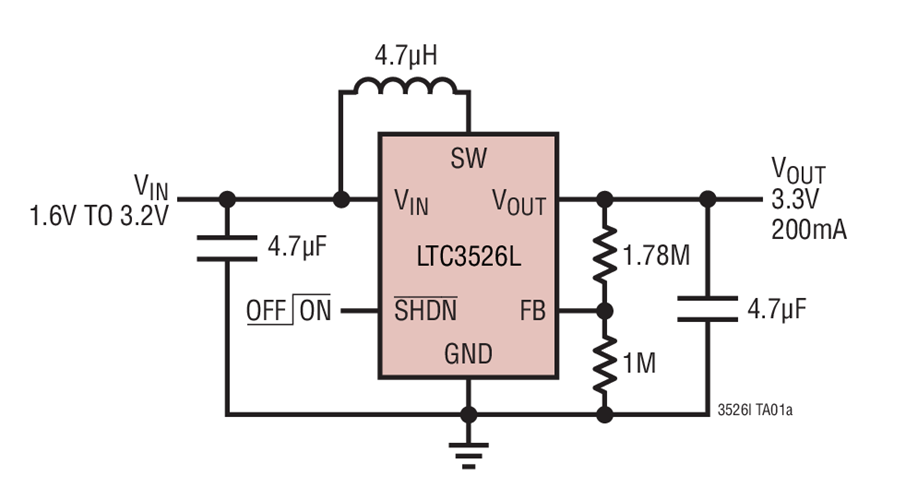

- 可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
- VIN 启动电压：680mV
- VOUT 范围：1.5V 至 5.25V

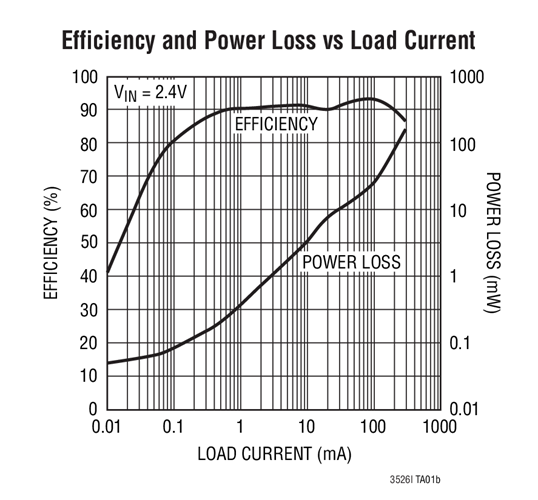

- 效率高达 94%
- 输出断接
- 1MHz 固定频率操作
- 可在 VIN > VOUT 的条件下操作
- 集成软起动功能
- 采用内部补偿的电流模式控制
- 具 9μA 静态电流 IQ 的突发模式 (Burst Mode®) 操作 (LTC3526L)
- 低噪声 PWM 操作 (LTC3526LB)
- 内部同步整流器
- 逻辑控制型停机模式 (IQ < 1μA)
- 抗振铃控制

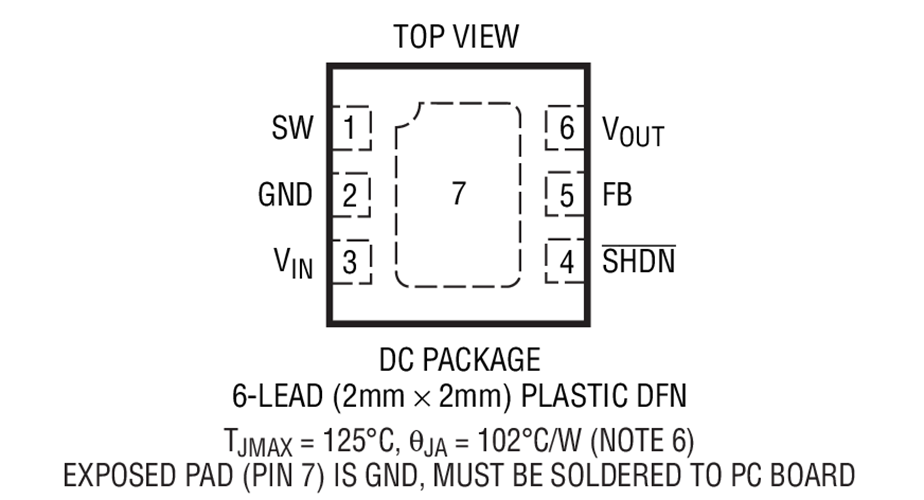

- 扁平 (2mm x 2mm x 0.75mm) DFN-6 封装
特性
LTC®3526L / LTC3526LB 是具输出断接功能的同步、固定频率升压型 DC/DC 转换器。同步整流在扁平的 2mm x 2mm DFN 封装中实现了高效率。由于采用了一个 680mV的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而进一步地延长了采用单 AA / AAA 电池供电型产品的电池使用寿命。
1MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计采取的是内部补偿，因而减少了外部元件数目。LTC3526L 在轻负载条件下执行突发模式操作，从而使其能够在宽负载范围内保持高效率。而 LTC3526LB 具固定频率操作以满足低噪声应用的要求。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括小于 1μA 的低停机电流和热停机功能。
LTC3526L / LTC3526LB 采用 2mm x 2mm x 0.75mm DFN 封装。
应用
- 医疗仪器
- 噪声消除头戴式耳机
- 无线鼠标
- 蓝牙头戴送受话器
