TI德州仪器 LTC3245 产品介绍

2026-04-14 0次

说明

2.7V 至 38V V_IN 范围
I_Q = 18μA (工作模式)；4μA (停机模式)

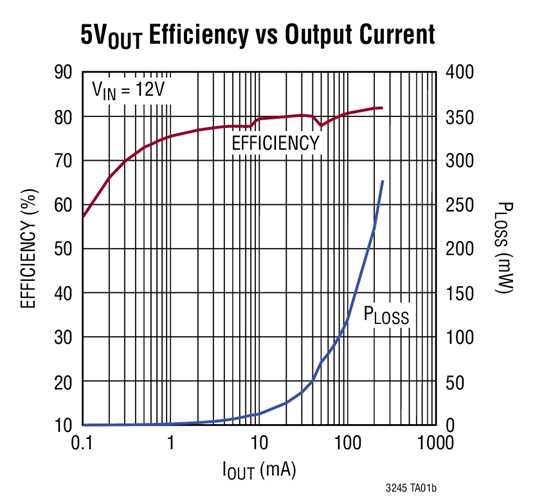

12V 至 5V 转换效率 = 81%
具自动模式切换功能的多模式操作 (2 : 1、1 : 1、1 : 2)
低噪声、恒定频率操作
引脚可选的突发模式 (Burst Mode^®) 操作
V_OUT：固定 3.3V、5V 或可调 (2.5V 至 5V)
I_OUT 高达 250mA
过热和短路保护
工作结温：150°C (最大值)

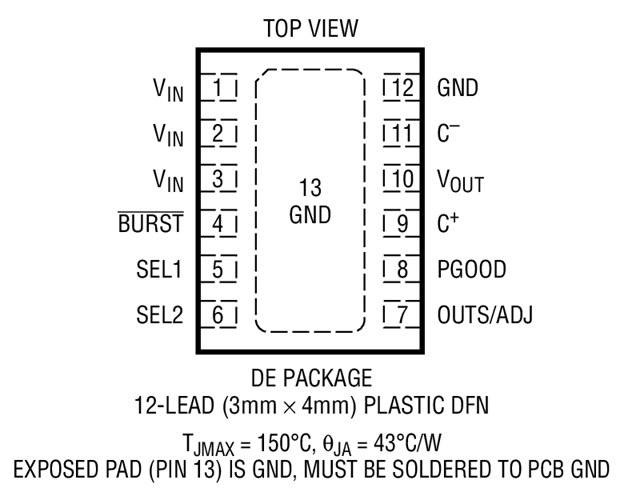

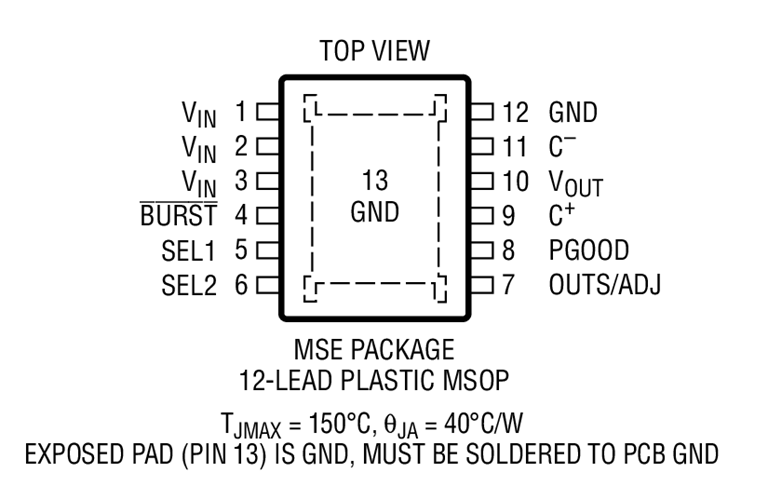

耐热性能增强型 12 引脚 MSOP 封装和扁平 12 引脚 (3mm x 4mm) DFN 封装

特性

LTC^®3245 是一款开关电容器降压-升压型 DC/DC 转换器，其可采用 2.7V 至 38V 输入产生一个稳定的输出 (3.3V、5V 或可调)。该器件采用开关电容器分数转换，以在很宽的输入电压范围内保持调节作用。内部电路可自动选择转换比，从而在输入电压和负载条件变化的情况下实现效率的优化。不需要使用电感器。

相比于传统的充电泵稳压器，LTC3245 独特的恒定频率架构可提供一个噪声较低的输出。该器件具有引脚可选的突发模式操作，能够以输出纹波略有增高为代价换取效率的优化。

低工作电流 (无负载时为 20μA，在停机模式中为 4μA) 和低外部组件数目 (3 个小型陶瓷电容器) 使得 LTC3245 非常适合于低功率、空间受限的汽车 / 工业应用。这款器件具有短路和过热保护功能，并采用耐热性能增强型 12 引脚 MSOP 封装和扁平的 3mm x 4mm 12 引脚 DFN 封装。
