TI德州仪器 ADP5600 产品介绍
2026-04-14
0次
说明
- 输入电压2.7 V 至 16 V
- 最大输出电流：−100 mA
- 集成功率 MOSFET
- 四个 LDO 可选输出电压选项
- −0.505 V，−1.5 V，−2.5 V，−5 V
- 可调输出电压范围：−0.505 V 至 –VIN + 0.5 V
- 可编程电荷泵开关频率范围
- 100 kHz 至 1 MHz
- 通过 SYNC 引脚实现频率同步
- 精密启动和电源正常工作
- 软启动
- 输出短路及过载保护
- 电荷泵续流电容器短路保护
- 集成 LDO 输出放电电阻

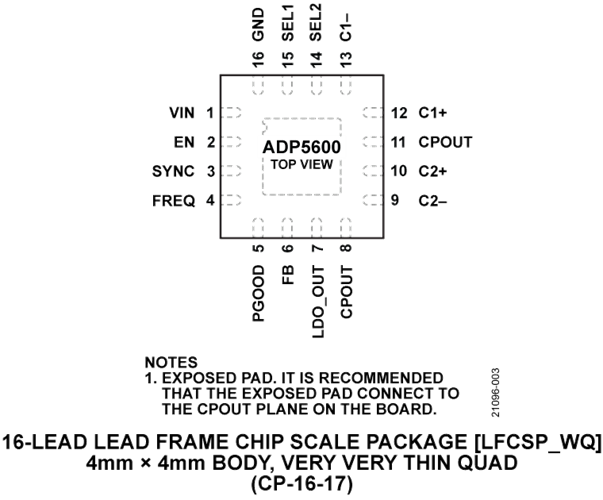

- 16 引脚 4 mm × 4 mm LFCSP
特性
ADP5600是一款集成了负输出低压差(LDO)线性稳压器的交错式电荷泵逆变器。与传统的基于电感或电容的解决方案相比，交错式电荷泵逆变器具有更低的输出电压纹波和反射输入电流噪声。集成的LDO能够以充足的电源电压抑制比(PSRR)提供良好的稳压轨。
ADP5600电荷泵通过电阻编程或外部时钟同步工作，开关频率范围为100 kHz至1 MHz。在较高的开关频率下工作允许使用较小的输入、输出和飞跨电容。将高开关频率与内部场效应晶体管(FET)、补偿和软启动功能相结合，为产生负电轨提供了出色的小尺寸解决方案。
ADP5600还具有全面的故障保护功能，可实现稳健可靠的应用。这些保护特性包括过载保护、短路飞跨电容保护、欠压锁定(UVLO)和热关断。为便于时序控制，ADP5600提供电源良好引脚。

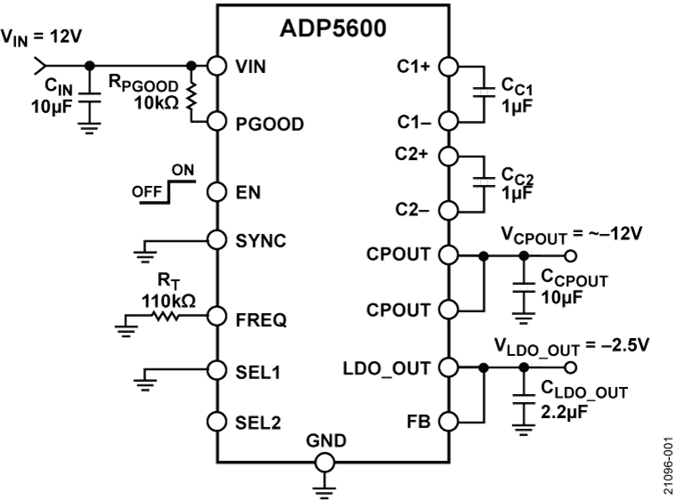

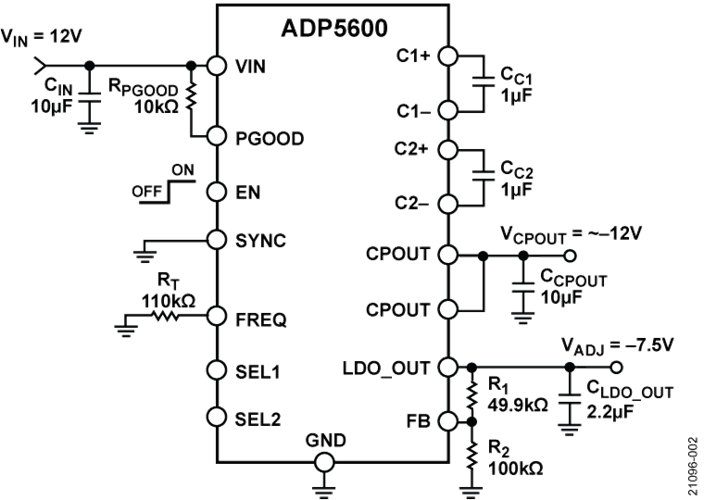

ADP5600的集成LDO采用先进的专有架构，可提供高电源抑制性能。而且仅需一个较小的2.2 μF陶瓷输出电容即可实现不错的线路和负载瞬态响应。通过SEL1和SEL2引脚，可以将输出配置为四个固定输出电压之一，通过外部反馈分压器，则可以在−0.505 V至–VIN + 0.5 V范围内进行调节。
应用
- 在双极/分离电源ADC/DAC/AMP/多路复用器上为负电轨供电的应用
参数
类型 | 描述 |
通信 | E频段射频 |
