TI德州仪器 LTC3290 产品介绍
2026-04-14
0次
说明
- 宽输入范围：4.5 V 至 55 V VIN/VAUX
- 反向输入保护高达 –55 V
- 可实现高效升压比的分裂输入电源
- IOUT 高达 50 mA
- 15 µA VIN 静态电流
- 1 µA VAUX 静态电流
- 使用陶瓷电容器稳定工作
- 短路/热保护

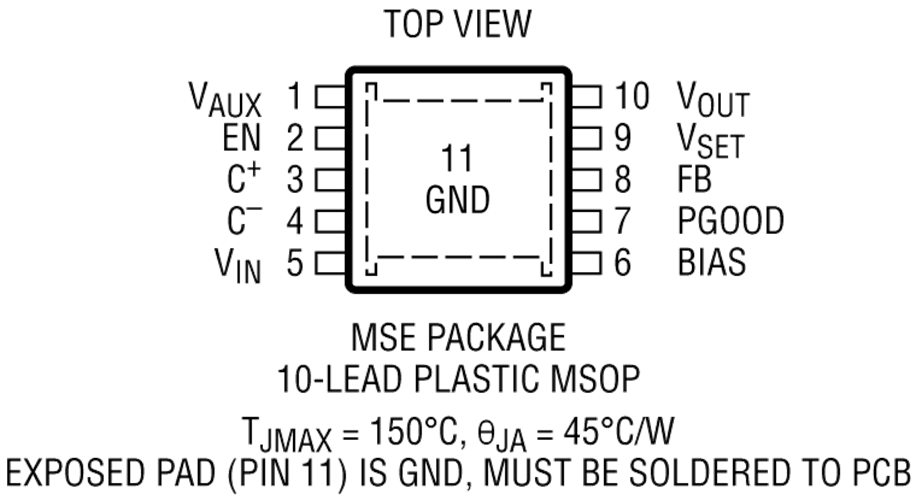

- 耐热性能增强型 10 引脚 MSOP 封装
特性
LTC3290 是一款具有 4.5 V 至 55 V 宽输入电压范围的高电压升压型充电泵，可提供高达 50 mA 的输出电流。

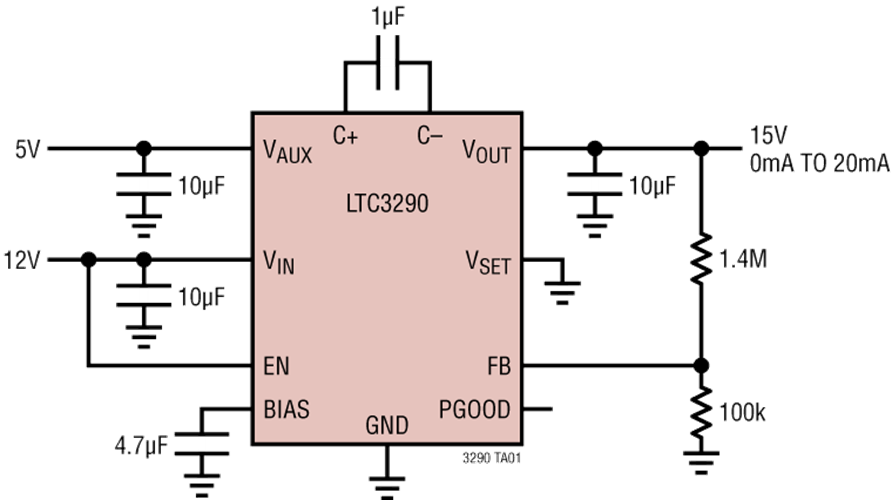

当 VSET 引脚接地时，LTC3290 充当一个标准升压型电荷泵，将 VOUT 输出升压至 VIN 和 VAUX 输入电源电压之和的最大值。在 VOUT、FB 和 GND 引脚上可使用一个外部电阻分压器，以在执行迟滞突发模式 (Burst Mode) 操作时将输出电压设定在介于 1 V 和 VIN + VAUX 之间的任何值。
或者，也可以将该器件配置在 VIN跟踪模式，在该模式下，VOUT 引脚调节在一个高于 VIN 引脚电平的固定偏移电压。该偏移电压用外部电阻器进行编程，一个电阻器连接在 VOUT 和 VSET 引脚之间，另一个电阻器则连接在 FB 引脚和 GND 之间。最大输出电压限制为 VIN + VAUX。
LTC3290 采用耐热性能增强型 10 引脚 MSOP 封装。
应用
- 高效率通用高电压升压电源
- 高压侧 N-FET 驱动器
- 工业/汽车电源转换装置
- VIN 跟踪电源
