TI德州仪器 LTC3246 产品介绍

2026-04-14 0次

说明

2.7V 至 38V 工作范围 (42V 绝对最大值)
I_Q = 20μA (工作模式)；1.5μA (停机模式)
具自动模式切换功能的多模式降压-升压型充电泵 (2:1、1:1、1:2)
12V 至 5V 转换效率 = 81%
I_OUT 高达 500mA
V_OUT：固定的 3.3V、5V 或可调 (2.5V 至 5V)
超低 EMI 辐射
专为符合 ISO 26262 诊断覆盖要求的系统而设计
过热、过压和短路保护
工作结温：150°C (最大值)
具外部定时控制功能的 POR / 看门狗控制器

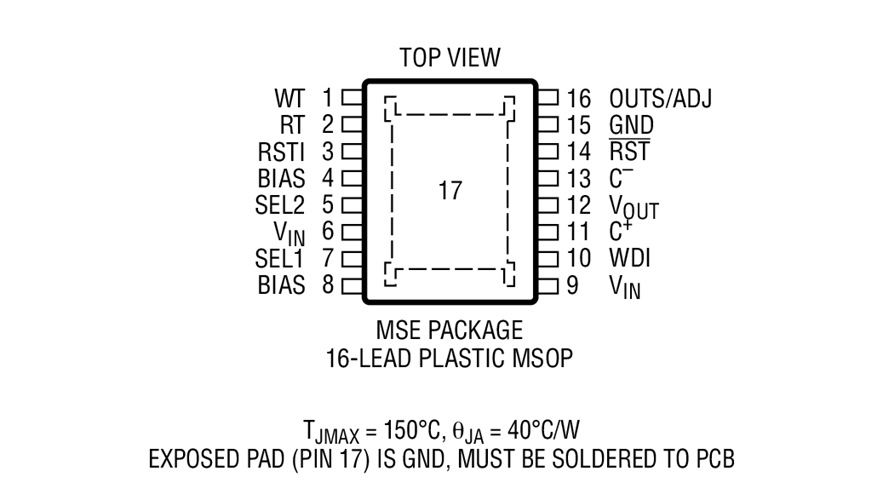

耐热性能增强型 16 引脚 MSOP 封装

特性

LTC^®3246 是一款具集成化看门狗定时器的开关电容器降压-升压型 DC/DC 转换器。该器件可采用 2.7V 至 38V 输入产生一个稳定的输出 (3.3V、5V 或可调)。开关电容器分数转换用于在很宽的输入电压范围内保持调节作用。内部电路可自动选择转换比，从而在输入电压和负载条件变化的情况下实现效率的优化。不需要使用电感器。

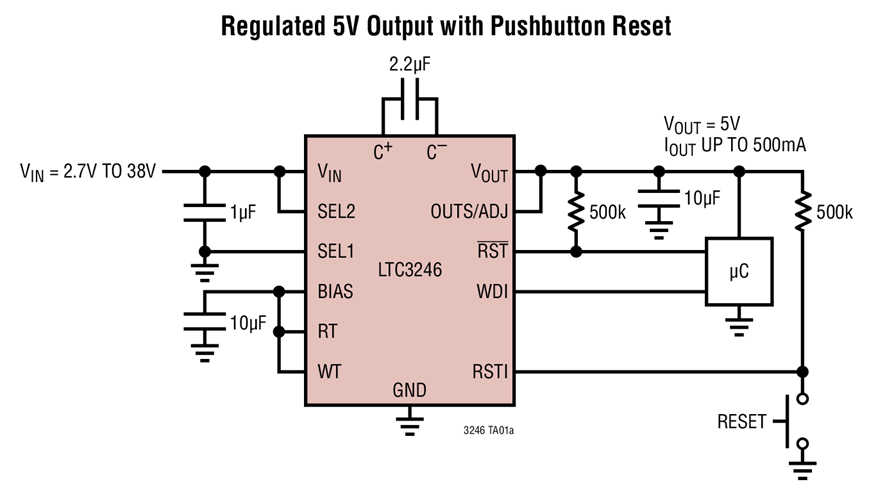

LTC3246 的复位时间和看门狗超时无需外部组件即可设定，或采用外部电容器进行调节。一种窗口模式看门狗功能用于高可靠性应用。复位输入可用于提供额外的电源监视或配置为一个按钮复位。

低工作电流 (无负载时为 20μA，在停机模式中为 1.5μA) 和低外部组件数目使得 LTC3246 非常适合于低功率、空间受限的汽车 / 工业应用。这款器件具有短路和过热保护功能，并采用耐热性能增强型 16 引脚 MSOP 封装。
