说明

外形扁平、高功率密度、能提供 500W 以上的功率

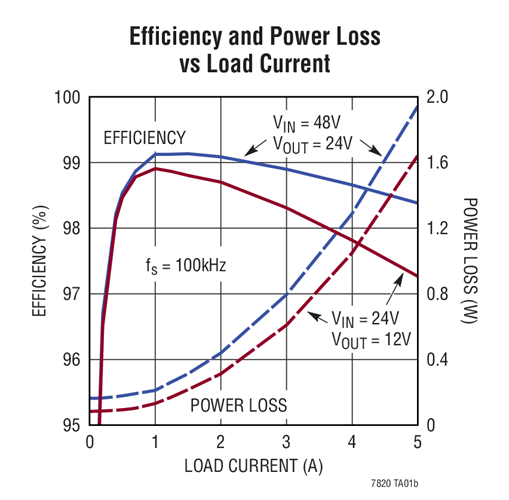

软开关：99% 峰值效率和低 EMI

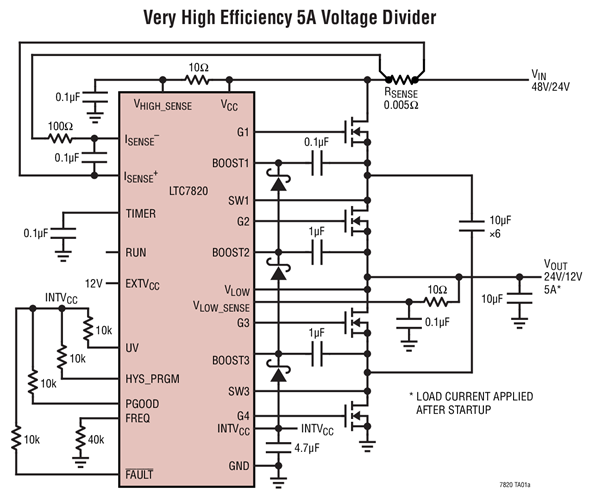

用于分压器 (2:1) 的 V_IN 最大值：72V
用于倍压器 (1:2) / 负输出转换器 (1:1) 的 V_IN 最大值：36V
宽的偏置 V_CC 范围：6V 至 72V
稳态操作的软启动
6.5V 至 40V EXTV_CC 输入用于改善效率
输入电流检测和过流保护
宽的工作频率范围：100kHz 至 1MHz
具可编程定时器和自动重试功能的输出短路 / 过压 (OV) / 欠压 (UV) 保护

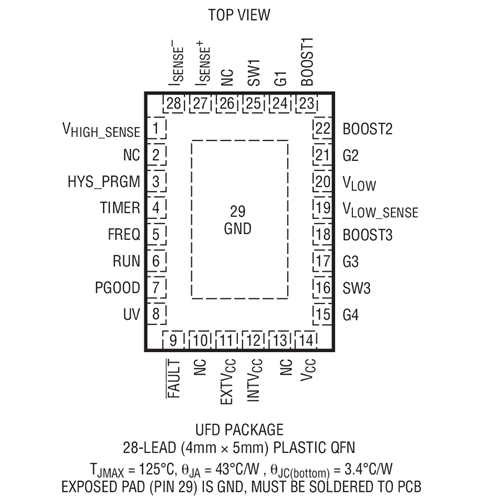

耐热性能增强型 28 引脚 4mm x 5mm QFN 封装

特性

LTC^®7820 是一款固定比例高电压高功率开关电容器 / 充电泵控制器。该器件内置 4 个 N 沟道 MOSFET 栅极驱动器以在分压器、倍压器或负输出转换器配置中驱动外部功率 MOSFET。这款器件可从高达 72V 的输入电压实现一个 2:1 的降压比、从高达 36V 的输入电压实现一个 1:2 的升压比、或从高至 36V 的输入电压实现一个 1:1 的负输出转换比。每个功率 MOSFET 在一个恒定的预编程开关频率以 50% 的占空比执行开关操作。系统效率可优化至超过 99%。LTC7820 为高功率、非隔离式中间总线应用提供了一款具故障保护功能的小巧和成本效益型解决方案。

LTC7820 的开关频率可在 100kHz 至 1MHz 的范围内进行线性设置。该器件采用耐热性能增强型 28 引脚 QFN 封装，并具有一些不连接的引脚以提供可承受高电压的引脚间隔。
