TI德州仪器 LTC3260 产品介绍
2026-04-14
0次
说明
- VIN 范围：4.5V 或 32V
- 反相电荷泵生 –VIN
- 电荷泵的输出电流高达100mA

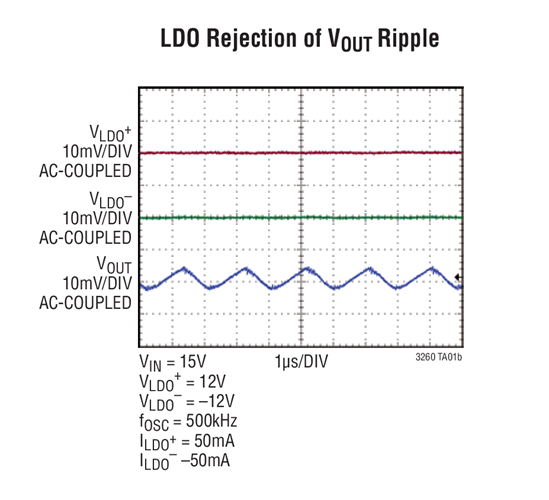

- 低噪声负 LDO 后置稳压器 (ILDO– = 50mA 最大值)
- 低噪声独立正 LDO 稳压器 (ILDO+ = 50mA 最大值)
- 在突发模式 (Burst Mode®) 下，两个LDO稳压器均开启时，静态电流为100μA
- 50kHz 至 500kHz 可编程振荡器频率
- 采用陶瓷电容便可稳定工作
- 短路 / 热保护

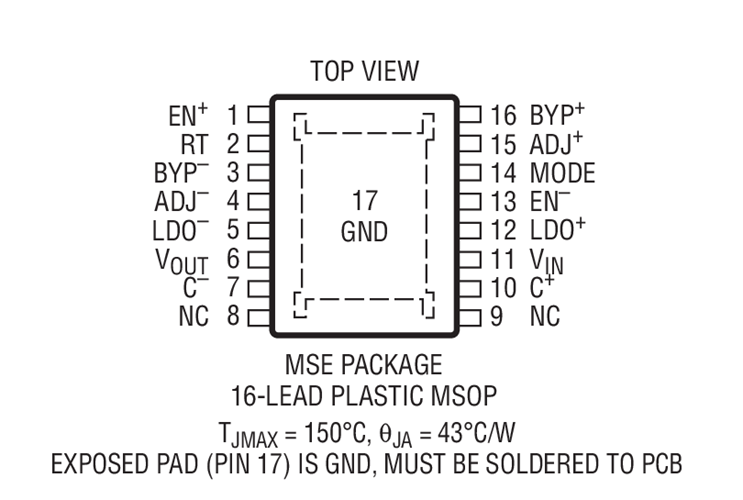

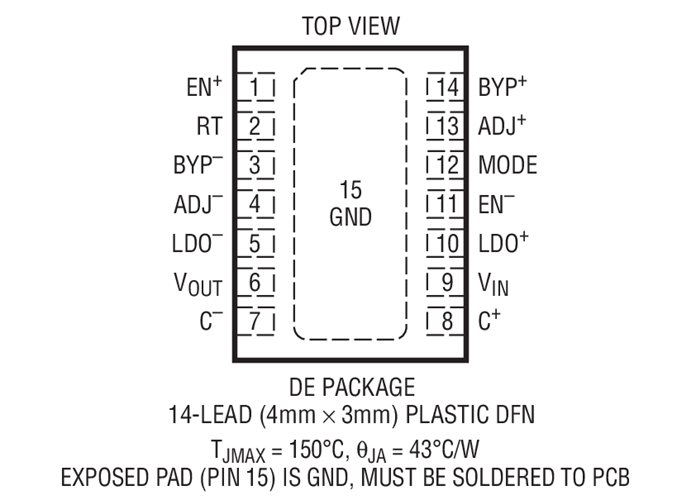

- 薄型3mm × 4mm 14引脚DFN封装和散热增强型16引脚MSOP封装
- 通过AEC-Q100汽车应用认证
特性

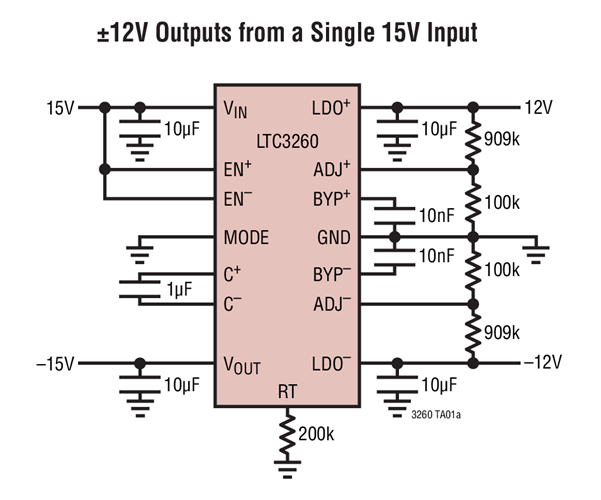

LTC3260 是一款低噪声、双极性输出电源，包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 至 32V 的宽输入范围内运作，并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。
充电泵采用低静态电流突发模式操作或低噪声恒定频率模式。在突发模式中，充电泵 VOUT 调节至 –0.94 • VIN，而且 LTC3260 在两个 LDO 稳压器均处于接通状态时仅吸收 100μA 的静态电流。在恒定频率模式中，充电泵产生一个等于 –VIN 的输出，并工作在一个 500kHz 的固定频率或至一个采用外部电阻器设置并介于 50kHz 和 500kHz 之间的编程值。LTC3260 采用扁平 (高度仅 0.75mm) 3mm x 4mm 14 引脚 DFN 封装和耐热性能增强型 16 引脚 MSOP 封装。
应用
- 低噪声双极 / 负输出电源
- 工业 / 仪表低噪声偏置发生器
- 便携式医疗设备
- 便携式仪器
参数
类型 | 描述 |
仪器仪表和测量 | 直流源和电源 |
汽车 | 高级音频放大器 |
