说明

可选双模式运作：1:1.5 或 1:2
高输出电流：高达 500mA
低噪声恒定频率 (1MHz/0.9MHz) 操作*
V_IN 范围：2.7V 至 5.5V
可调输出电压(LTC3203/LTC3203B)

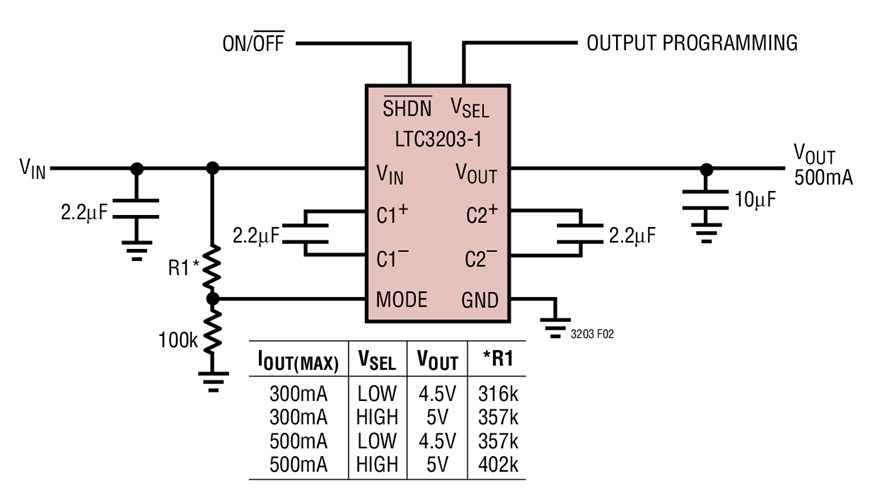

用户可选固定输出电压：4.5V 或 5V (LTC3203-1 和 LTC3203B-1)
静态电流 I_Q 约为 120µA 的突发模式 (Burst Mode^®) 操作(LTC3203/LTC3203-1)
在所有负载条件下均以恒定频率操作 (LTC3203B/ LTC3203B-1)
软起动功能限制启动时的浪涌电流
短路/热保护
停机时负载与输入断接
停机电流：< 1µA

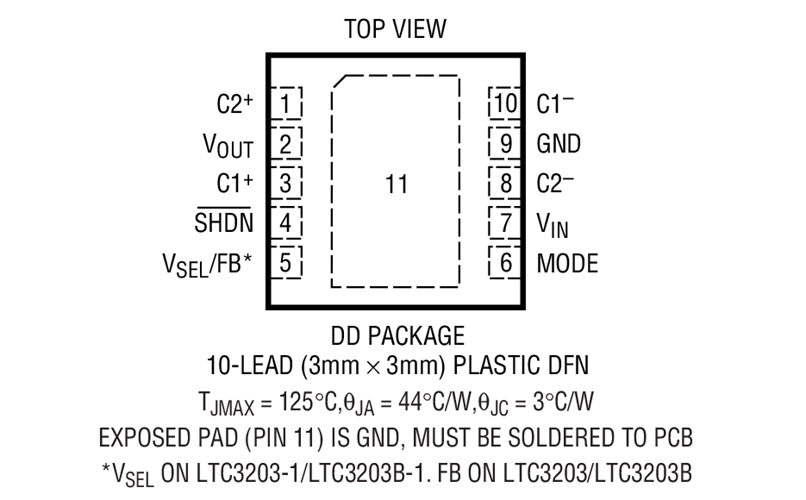

采用 10 引脚 (3mm x 3mm) DFN 封装

特性

LTC^®3203/LTC3203-1/LTC3203B/LTC3203B-1 是低噪声、高效率充电泵 DC/DC 转换器，可从 2.7V 至 5.5V 输入来驱动高达 500mA 的负载。低外部组件数目 (两个跨接电容器和 V_IN 及 V_OUT 的两个旁路电容器) 使 LTC3203 系列成为小型、电池供电应用的理想选择。

内置软起动电路可在启动期间防止出现过大的浪涌电流。高开关频率允许采用小的外部电容器。LTC3203/LTC3203-1可在轻负载条件下执行自动突发模式 (Burst Mode) 操作，实现低电源电流，而 LTC3203B/ LTC3203B-1 则采用恒定频率操作，实现低输入噪声。

LTC3203-1/LTC3203B-1 具有 4.5V 或 5V 的用户可选的固定输出电压，用于给 LED 或逻辑电路供电。LTC3203/LTC3203B 的 FB 引脚可被用来设置输出电压。这几款器件均具有短路和过热保护功能，并采用扁平的 3mm x 3mm DFN 封装。
