TI德州仪器 LTC3240 产品介绍
2026-04-14
0次
说明
- 升压/降压型充电泵产生了固定的 3.3V 或 2.5V 输出
- VIN 范围：1.8V 至 5.5V
- 输出电流高达 150mA
- 自动模式切换
- 在升压模式中执行恒定频率 (1.2MHz) 操作
- 在降压模式中执行低压差稳压器操作
- 低无负载静态电流：IQ = 65µA
- 内置软起动功能可减小涌入电流
- 停机功能可使负载与输入断接
- 停机电流 < 1µA
- 短路/热保护

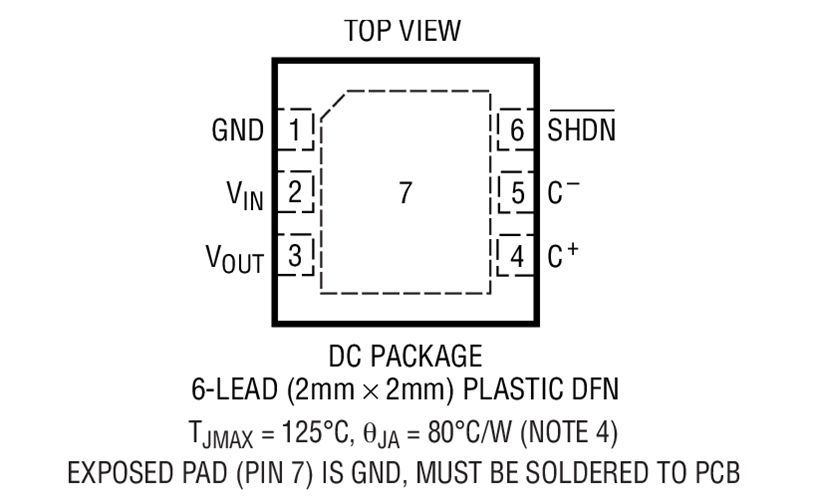

- 采用 6 引脚 (2mm x 2mm) DFN 封装
特性
LTC®3240-3.3/LTC3240-2.5 是升压/降压型充电泵 DC/DC 转换器，可在很宽的输入电压范围内 (1.8V 至 5.5V) 产生一个固定的已调输出电压 (3.3V 或 2.5V)。
当输入电压高于已调输出电压时，LTC3240 起一个低压差稳压器的作用。一旦输入电压降至比已调输出电压高出的幅度不到 100mV 时，该器件将自动切换至升压模式。在升压模式中，LTC3240 起一个恒定频率 (1.2MHz) 倍压充电泵的作用。
LTC3240-3.3/LTC3240-2.5 具有很低的无负载工作电流 (典型值为 65µA)，并在停机模式中具有超低的工作电流 (< 1µA)。内置软起动电路可防止在启动期间产生过大的涌入电流。热停机和电流限制电路使得该器件能够承受 VOUT 至 GND 的连续短路。

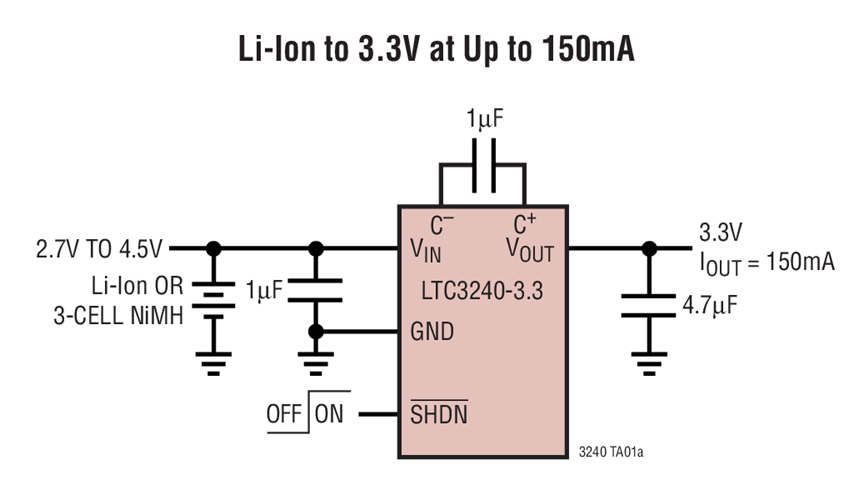

LTC3240-3.3/LTC3240-2.5 仅需 3 个纤巧的外部陶瓷电容器，以实现超小的应用占板面积。LTC3240-3.3/LTC3240-2.5 采用 6 引脚 (2mm x 2mm) DFN 封装。应用
- 两节 AA 电池至 2.5V
- 2 - 3 节 AA 电池/锂离子电池至 3.3V
- 面向众多手持式产品中的照相机、I/O 电源、音频、PC 卡、各种逻辑电路等的低功率电源
