TI德州仪器 LTC3251 产品介绍

2026-04-14 0次

说明

高达 500mA 的输出电流
无电感器
2.7V 至 5.5V 输入电压范围

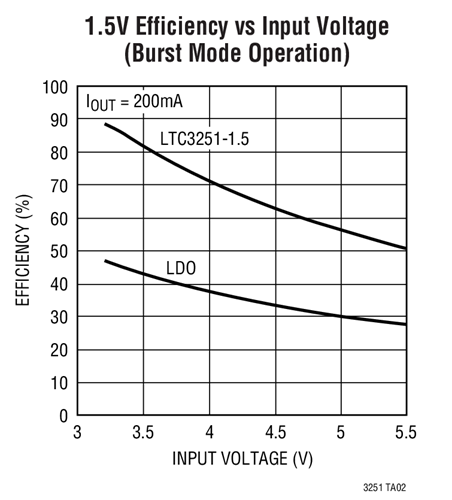

效率比 LDO 提高 2 倍
两相、扩展频谱操作用于实现低的输入和输出噪声
停机模式把负载与 V_IN 断接
可调的输出电压范围：0.9V 至 1.6V
固定的输出电压：1.2V、1.5V
超级突发、突发和突发取消操作模式
低工作电流：突发模式 (Burst Mode^®) 操作时，I_IN = 35μA
超级突发模式工作电流：I_IN = 10μA
低停机电流：I_IN = 0.01μA (典型值)
软启动可限制接通时的浪涌电流
短路和过热保护

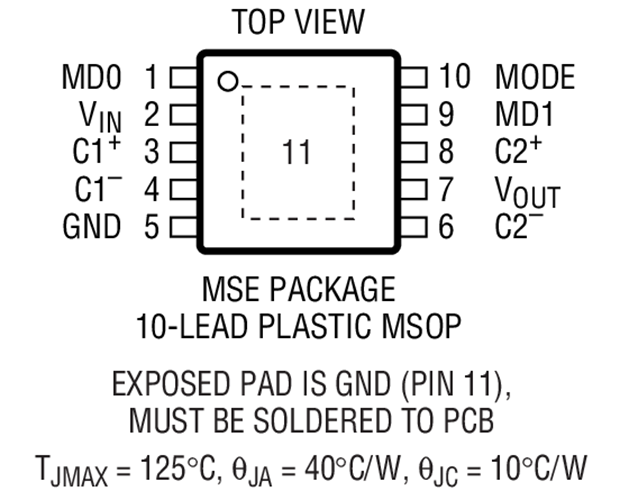

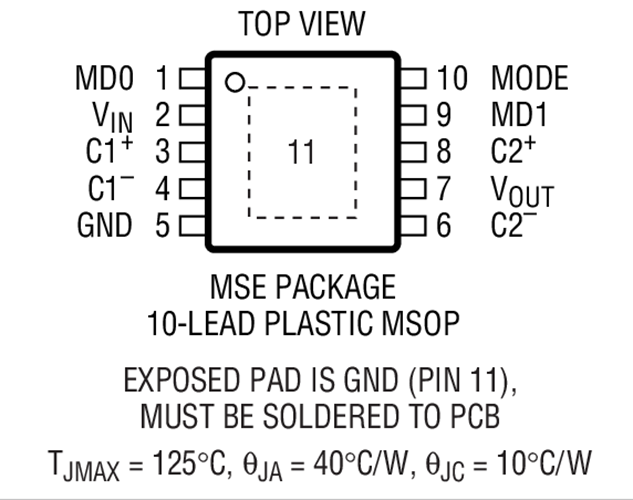

采用耐热性能增强型 10 引脚 MSOP 封装

特性

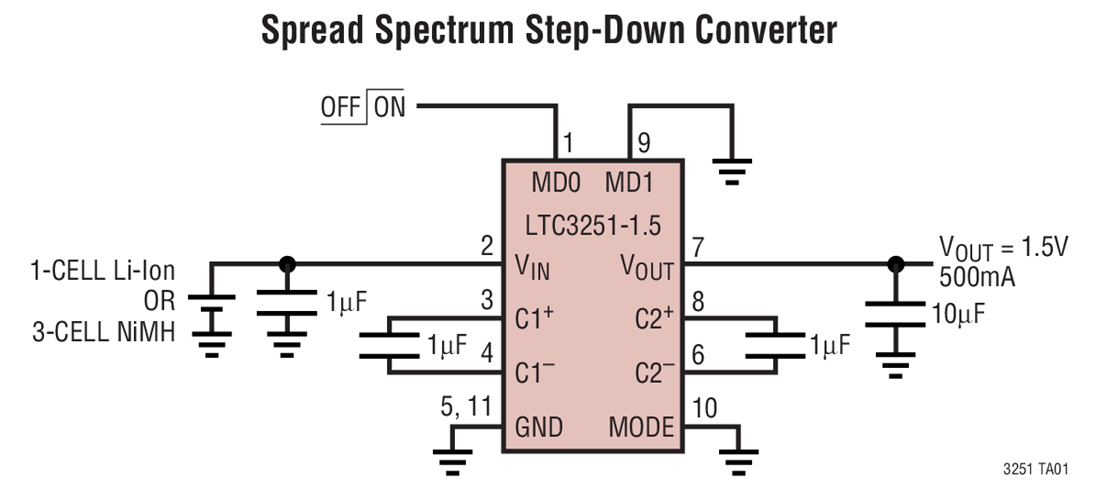

LTC^®3251 / LTC3251-1.2 / LTC3251-1.5 是两相充电泵降压型 DC/DC 转换器，其可采用 2.7V 至 5.5V 输入产生一个稳定的输出。这些器件采用开关电容器分数转换以实现两倍于线性稳压器的典型效率。无需电感器。V_OUT 可采用电阻器设置在 0.9V 至 1.6V 的范围内，或者固定于 1.2V 或 1.5V，并可提供高达 500mA 的负载电流。

一种独特的两相扩展频谱架构可提供一个非常低噪声稳定输出以及输入端上的低噪声。这些器件具有 4 种操作模式：连续扩展频谱、扩展频谱和突发模式操作、超级突发 (Super Burst^™) 模式操作、以及停机模式。

低工作电流 (在突发模式操作中为 35μA，在超级突发模式操作中则为 10μA) 和低外部组件数目使 LTC3251 / LTC3251-1.2 / LTC3251-1.5 非常适合空间受限的电池供电型应用。这些器件具有短路和过热保护功能，并采用耐热性能增强型 10 引脚 MSOP 封装。
