LTC3202

量产

用于白光 LED 的低噪声、高效率充电泵

TI德州仪器 LTC3202 产品介绍

2026-04-14 0次

说明

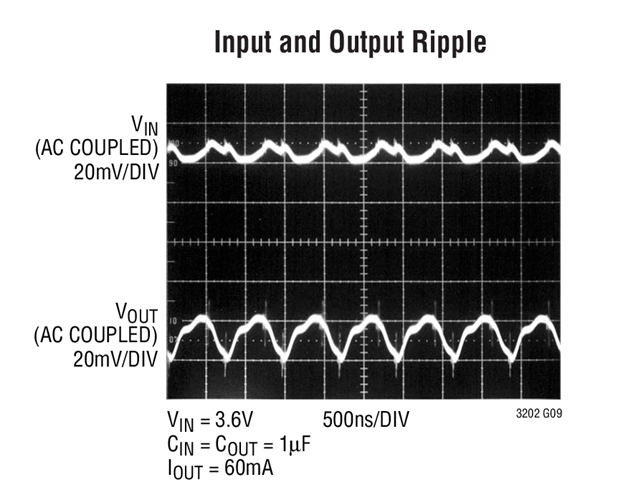

低噪声恒定频率操作
输入电流比倍压充电泵小 25%
高输出电流：达 125mA
小型应用电路
已调输出电压或电流
具自动软起动功能
V_IN 范围：2.7V 至 4.5V
无电感器
1.5MHz 开关频率
在停机模式中 I_CC < 1µA

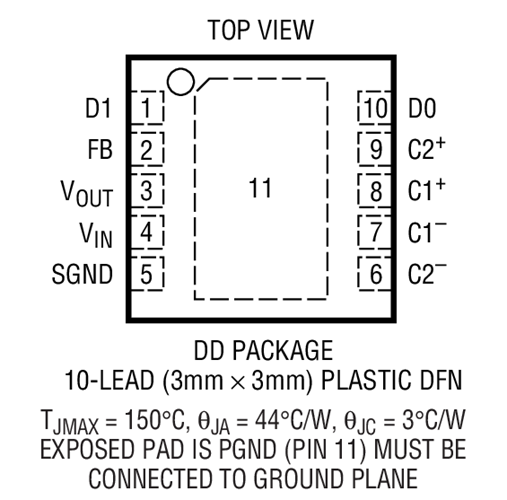

采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装

特性

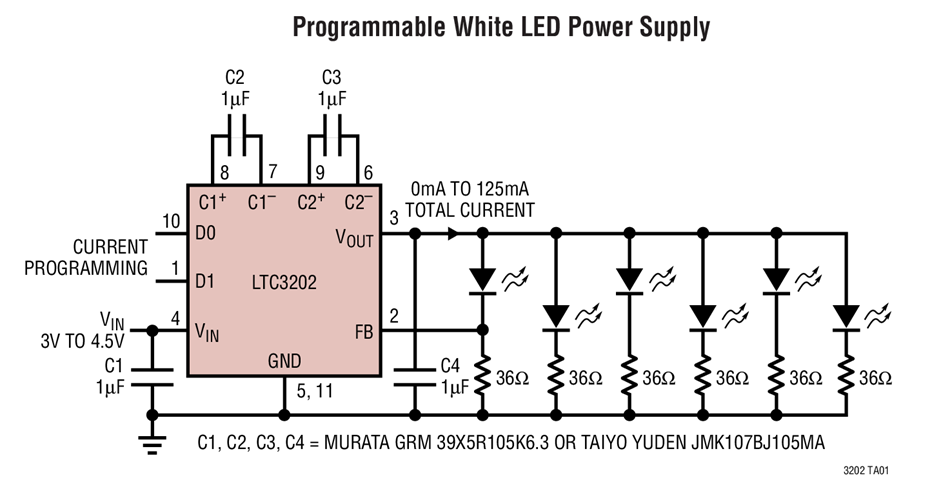

LTC^®3202 是一款低噪声、恒定频率充电泵 DC/DC 转换器，它采用分数转换来提高白光 LED 应用的效率。该器件可从一个 2.7V 至 4.5V 输入来产生一个已调电压或高达 125mA 的电流。低外部组件数目 (V_IN 和 V_OUT 上的两个跨接电容器和两个小的旁路电容器) 使得 LTC3202 非常适合于小型的电池供电式应用。

一个内部 2 位 DAC 使得能够通过调节 LED 电流来实现 LED 亮度控制。LTC3202还具有热停机保护功能，并能够安全承受从 V_OUT 至 GND 的连续短路条件。内置软起动电路用于防止在启动期间产生过大的浪涌电流。高开关频率允许使用小的外部电容器。一种低电流停机功能可以将负载与 V_IN 断接，并把静态电流减小至 1μA 以下。

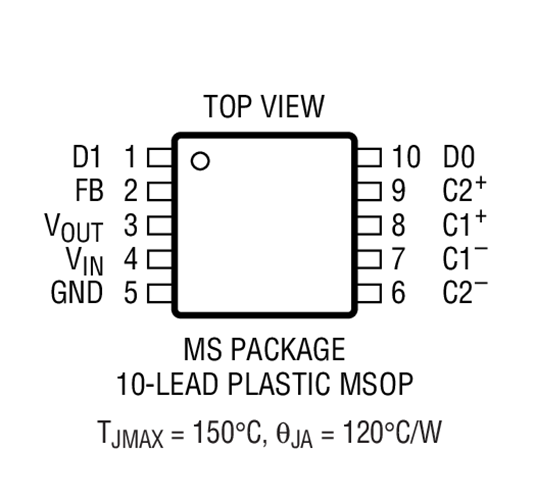

LTC3202 采用 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装。
