TI德州仪器 MAX1759 产品介绍
2026-04-14
0次
说明
- 调节输出电压（固定3.3V或在2.5V至5.5V范围内可调）
- 支持100mA输出电流
- 输入电压范围：+1.6V至+5.5V
- 50µA低静态电源电流
- 关断模式下为1µA
- 关断模式下负载与输入断开
- 工作频率高达1.5MHz
- 使用小型陶瓷电容
- 短路保护和热关断
- 小型10引脚µMAX封装
特性
MAX1759是一款降压/升压调节电荷泵，可从单节锂离子电池或两到三节镍氢电池或碱性电池为小型手持便携式设备产生调节的输出电压。MAX1759在+1.6V至+5.5V的宽输入电压范围内工作，产生3.3V固定输出或（2.5V至5.5V）可调输出(Dual Mode™)。Maxim专有的电荷泵架构接受高于或低于调节输出电压的输入电压。尽管工作频率高达1.5MHz，MAX1759仍保持50µA的低静态电源电流。

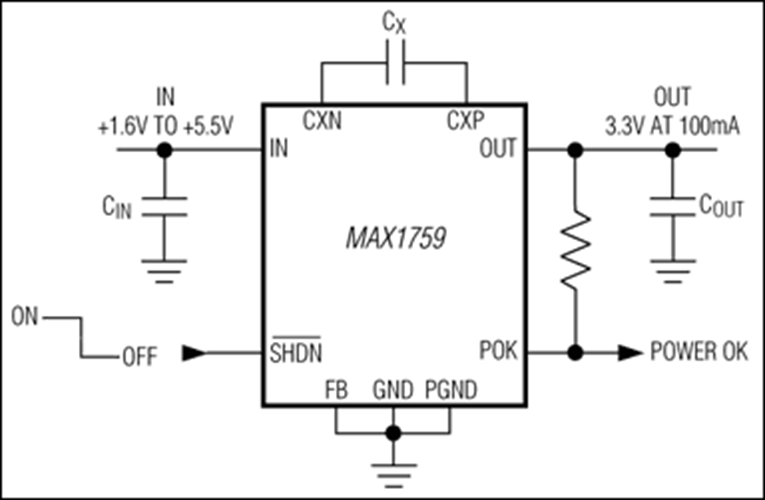

该器件属于超紧凑的降压/升压转换器，仅需要三个小型陶瓷电容器即可构建一个完整的DC-DC转换器，能够确保从+2.5V输入产生100mA（最小值）输出电流。为了增加灵活性，MAX1759还包括一个开漏电源正常(POK)输出，用于在输出电压处于稳压状态时发出信号。
MAX1759采用节省空间的10引脚µMAX封装，高度为1.09mm，尺寸仅为8引脚SO封装的一半。
应用
- 备用电池升压转换器
- Li+电池供电应用
- 微型设备
- 转换器
