LTC1754-3.3

量产

采用 SOT-23 封装并具停机功能的微功率、稳压 3.3V 充电泵

TI德州仪器 LTC1754-3.3 产品介绍

2026-04-14 0次

说明

超低功率：I_IN = 13μA
稳定的输出电压：3.3V ±4%，5V ±4%，可调型
5V 输出电流：50mA (V_IN ≥ 3.0V)
3.3V 输出电流：40mA (V_IN ≥ 2.5V)
无需电感器
非常低的停机电流：<1μA
停机模式使负载与 V_IN 断接
内部振荡器：600kHz
短路和过热保护
超小型应用电路：(0.052 英寸²)

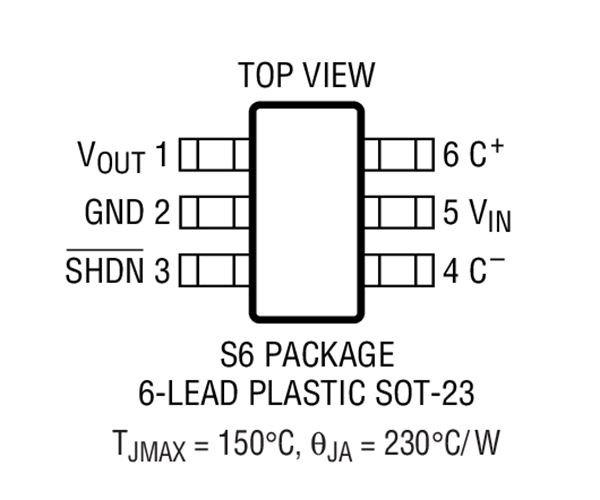

6 引脚 SOT-23 封装

特性

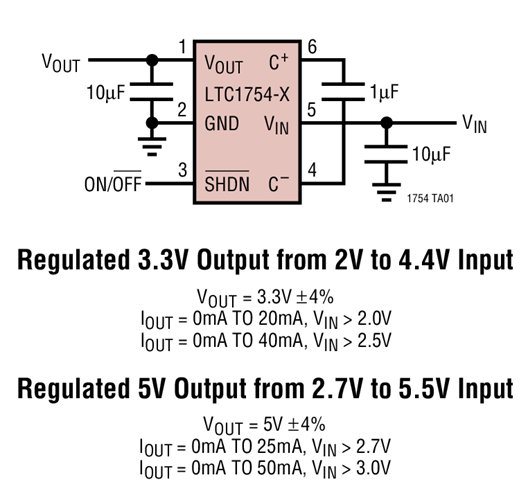

LTC^®1754 是一款微功率充电泵 DC/DC 转换器，其可产生一个稳定的输出。输入电压范围为 2V 至 4.4V (对于 3.3V 输出) 和 2.7V 至 5.5V (对于 5V 输出)。极低的工作电流和低的外部组件数 (一个跨接电容器以及 V_IN 和 V_OUT 上的两个小的旁路电容器) 使得 LTC1754 非常适合小型电池供电式应用。下图所示应用电路的总组件占板面积仅为 0.052 英寸²。

LTC1754 起突发模式 (Burst Mode^®) 开关电容器电压倍增器的作用，以产生一个稳定的输出。该器件具有热停机功能，并能够安然地经受从 V_OUT 至 GND 的持续短路。

LTC1754 采用 6 引脚 SOT-23 封装。
