TI德州仪器 LTC1503-1.8 产品介绍

2026-04-14 0次

说明

输入电压范围：2.4V 至 6V
固定的输出电压：1.8V ±4%，2V ±4%
输出电流：高达 100mA
无电感器

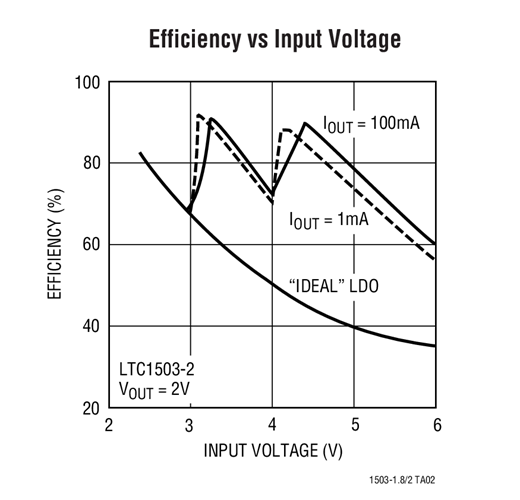

典型效率比 LDO 高 25%
低工作电流：25μA
低停机电流：5μA
600kHz 开关频率
停机模式使负载与 V_IN 断接
软启动可限制接通时的浪涌电流
短路和过热保护

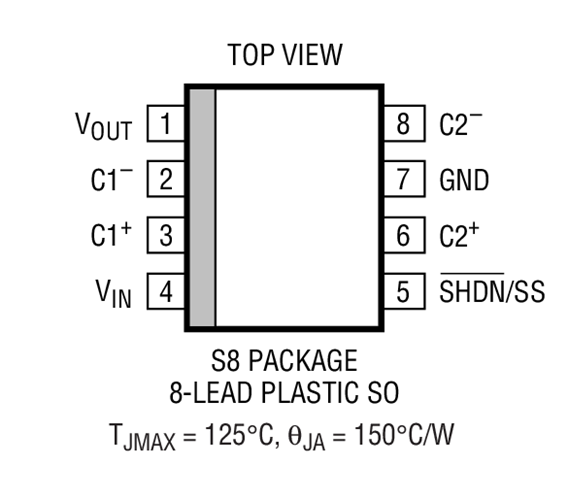

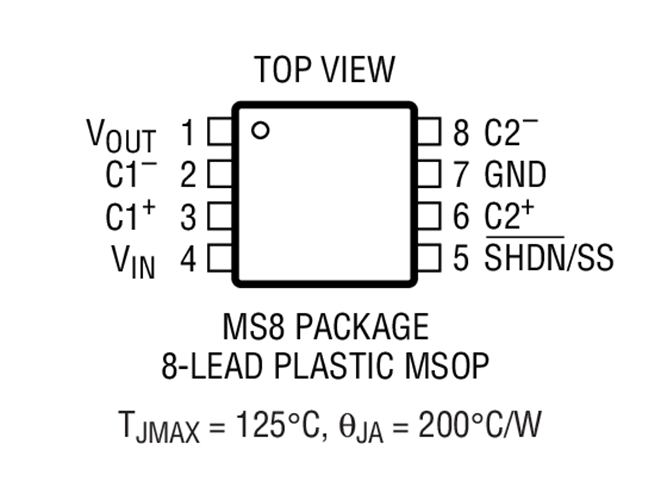

采用 8 引脚 MSOP 封装和 SO 封装

特性

LTC^®1503-1.8 / LTC1503-2 是开关电容器降压型 DC/DC 转换器，可从一个 2.4V 至 6V 输入产生一个稳定的输出。这两款器件运用开关电容器分数转换以在整个输入范围内实现高效率。无需电感器。内部电路控制降压转换比，以在输入电压和负载条件变化时优化效率。LTC1503-1.8 / LTC1503-2 的典型效率比低压差 (LDO) 线性稳压器高 25%。

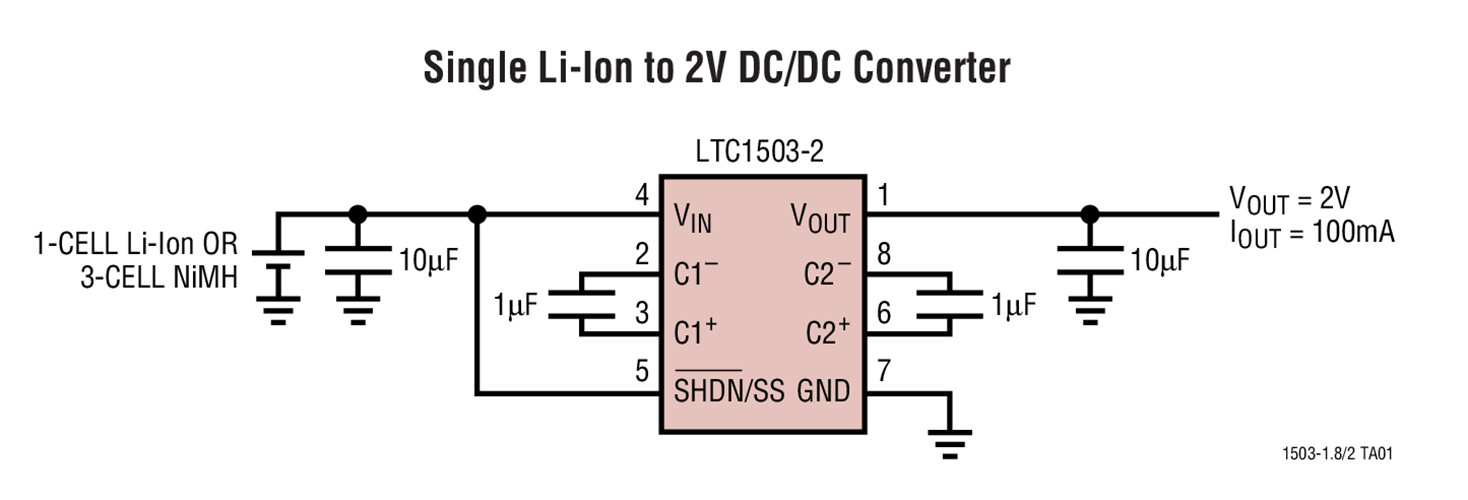

实现稳压所采取的方法是，检测输出电压并根据需要启用内部开关网络以保持一个固定的输出电压。这种稳压方法使得这些器件能够在极轻的负载条件下实现高效率。低工作电流 (无负载时为 25μA，在停机模式中则为 5μA) 和低外部组件数 (两个 1μF跨接电容器和两个 10μF 旁路电容器) 使得 LTC1503-1.8 / LTC1503-2 非常适合空间受限的电池供电型应用。这两款器件拥有全面的短路和过热保护功能。

LTC1503-1.8 / LTC1503-2 采用 8 引脚 MSOP 封装和 SO 封装。
