说明

特性

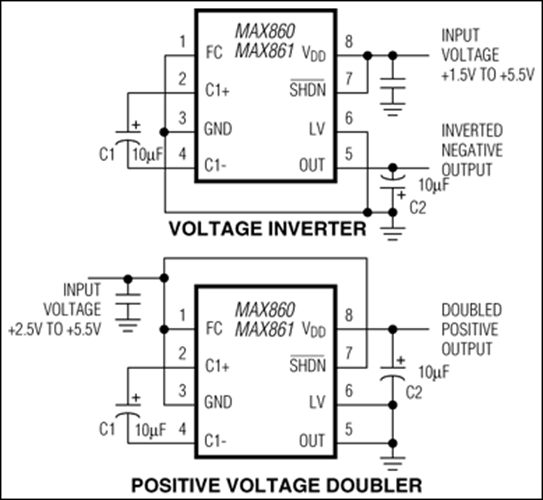

MAX860/MAX861电荷泵电压转换器用于将+1.5V至+5.5V范围内的输入电压反相，或将+2.5V至+5.5V范围内的输入电压翻倍。由于开关频率高，这些器件仅使用两个小型低成本电容。其输出为50mA，因此无需开关稳压器，也无需考虑电感及其相关成本、尺寸和EMI。在其大部分负载电流范围内，效率均高于90%，再加上典型工作电流仅为200µA (MAX860)，可以为电池供电和电路板级电压转换应用提供出色的性能。

频率控制(FC)引脚提供三种开关频率，以优化电容尺寸和静态电流，并防止干扰敏感电路。每个器件都有专门的一组可用频率，每组三个。关断（低电平有效SHDN）引脚可将电流消耗降至1µA以下。ICL7660和 MAX660 的开关频率对于有些应用太低，这种情况适合使用MAX860/MAX861。MAX860/MAX861采用8引脚µMAX^®和SO封装。

应用

• 手持式仪表(PDA、掌上电脑)
• 接口供电
• 医疗仪器
• 运算放大器电源
• 便携式计算机
