TI德州仪器 LTC1502-3.3 产品介绍
2026-04-14
0次
说明
- 输入电压范围：0.9V 至 1.8V
- 有保证的 0.9V 启动电压

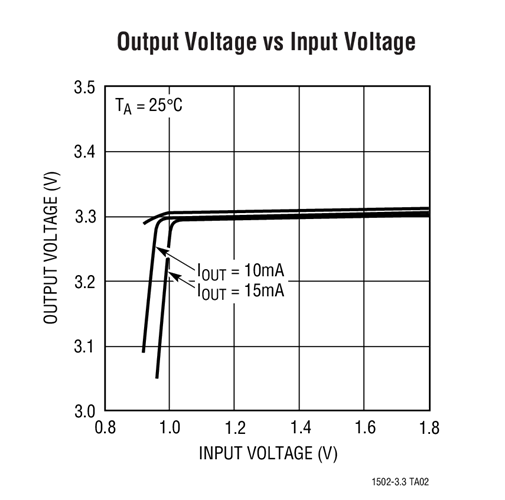

- 稳定的输出电压：3.3V ±4%
- 输出电流：10mA (VIN ≥ 1V)
- 无电感器
- 停机模式把负载与 VIN 断接
- 低工作电流：40μA
- 低停机电流：5μA
- 短路和过热保护
- 应用电路可安放在 <0.125in2 的 PCB 面积之内

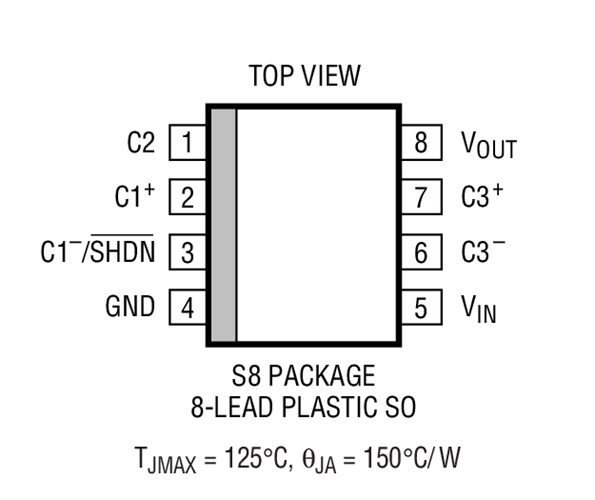

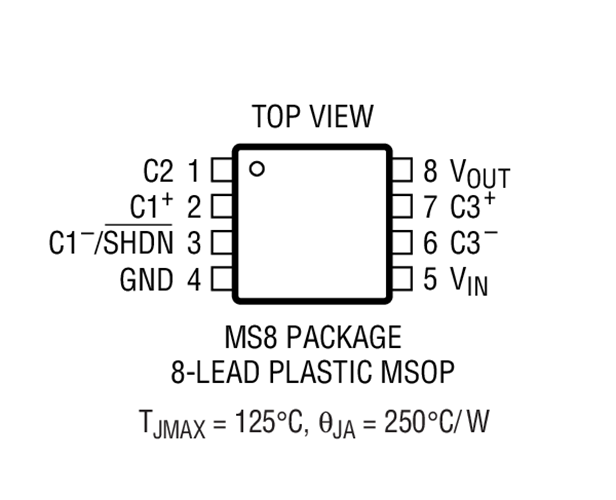

- 采用 8 引脚 MSOP 封装和 SO 封装
特性

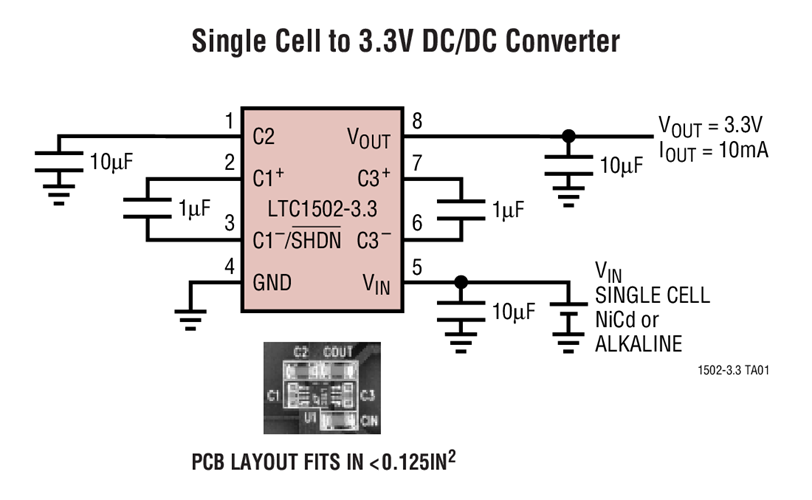

LTC®1502-3.3 是一款 4 通道充电泵 DC/DC 转换器，其可从一个单节碱性电池输入产生一个稳定的 3.3V 输出。该器件仅需 5 个小的外部电容器 ─ 无需电感器。低电源电流 (典型值为 40μA，在停机模式中则为 5μA) 和极小的外部组件使 LTC1502-3.3 非常适合注重空间和功耗的单节电池供电应用。下面所示电路的总印刷电路板面积小于 0.125in2。
通过一个外部阻性下拉元件强制 C1–/SHDN 引脚为低电平将置器件于停机模式。在停机期间，使内部振荡器停止工作并把负载与 VIN 断接。C1–/SHDN 引脚上的一个内部上拉电流将强制器件在下拉电阻被拿掉后立即返回正常操作模式。
LTC1502-3.3 具有短路保护功能，并能安然度过无限期的 VOUT 短路至地。LTC1502-3.3 采用 8 引脚 MSOP 封装和 SO 封装。
- 寻呼机
- 电池备份电源
- 便携式电子设备
- 手持式医疗仪器
- 血糖仪
