MAX1720

量产

SOT23封装、开关电容电压反相器，带有关断

TI德州仪器 MAX1720 产品介绍

2026-04-14 0次

说明

逻辑控制关断电流：1nA
6引脚SOT23封装
电压转换效率：99.9%
静态电流：50µA (MAX1720)
输入电压范围：+1.5V至+5.5V
输出电流：25mA

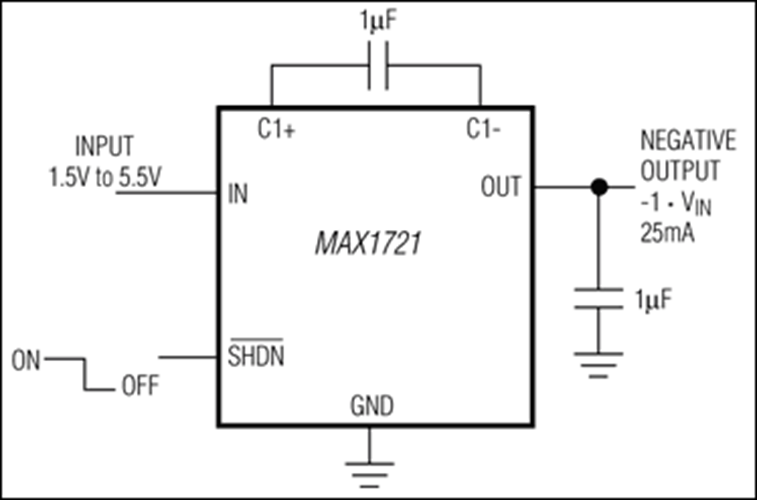

仅需要两个1µF电容(MAX1719/MAX1721)

特性

超小型MAX1719/MAX1720/MAX1721单片CMOS电荷泵反相器支持+1.5V至+5.5V的输入电压。MAX1720工作频率为12kHz，MAX1719/MAX1721工作频率为125kHz。这些器件具有高效率、小型外部元件和逻辑控制关断功能，因此非常适合电池供电和电路板级电压转换应用。

片内集成了振荡器控制电路和四个功率MOSFET开关。MAX1719/MAX1720/MAX1721的典型应用领域是从+5V逻辑电源产生-5V电源来为模拟电路供电。所有三个器件均采用6引脚SOT23封装，可提供25mA的连续输出电流。

对于无关断功能的引脚兼容SOT23开关电容电压反向器（5引脚SOT23），请参阅MAX828/MAX829和MAX870/MAX871数据手册。对于需要更大功率的应用，MAX860/MAX861可提供高达50mA的电流。对于稳压输出（高达-2 x V_IN），请参考MAX868。MAX860/MAX861和MAX868采用节省空间的µMAX^®封装。
