LTC1517-3.3

量产

采用 5 引脚 SOT-23 封装的微功率、稳压 3.3V 充电泵

TI德州仪器 LTC1517-3.3 产品介绍

2026-04-14 0次

说明

超低功率：I_CC = 6μA (典型值)
短路 / 热保护
3.3V ±4% 稳压输出
V_IN 范围：2V 至 4.4V
输出电流：8mA (V_IN ≥ 2V)
15mA (V_IN ≥ 2.5V)
无电感器
超小的应用电路 (0.045in²)
700kHz 开关频率

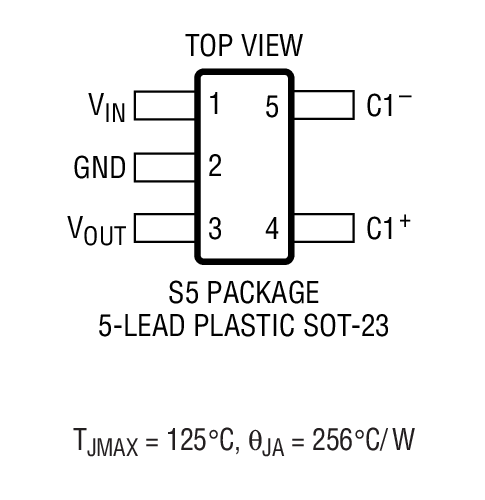

采用 5 引脚 SOT-23 封装

特性

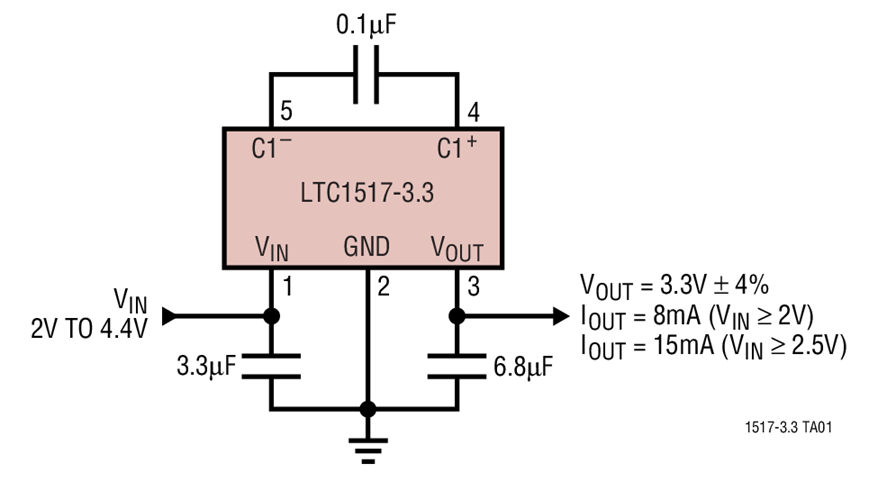

LTC^®1517-3.3 是一款微功率充电泵 DC/DC 转换器，该器件可产生一个稳定的 3.3V 输出。输入电压范围为 2V 至 4.4V，因而允许采用单节锂离子电池产生一个稳定的 3.3V 输出 (在电池的整个使用期限内)。极低的工作电流 (无负载时的典型值为 6μA) 和低外部组件数目 (一个 0.1μF 跨接电容器以及 V_IN 和 V_OUT 上的两个小的旁路电容器) 使得此器件非常适合小型、轻负载电池供电式应用。下方所示应用电路的印刷电路板总面积仅为 0.045in²。

这款器件可起突发模式 (Burst Mode^®) 开关电容器电压倍增器的作用，以产生一个稳定的输出。LTC1517-3.3 具有热停机功能，并能够安然经受从 V_OUT 至 GND 的持续短路。该器件可提供 5 引脚 SOT-23 封装。
