TI德州仪器 MAX1686H 产品介绍
2026-04-14
0次
说明
- 输入范围：2.7V至4.2V
- 最小电荷泵输出电流：12mA
- 静态电源电流：45µA
- 关断模式电源电流：0.1µA
- 5.0V稳压电荷泵输出(MAX1686H)
- 4.75V稳压电荷泵输出(MAX1686)
- 用于3V卡的输入-输出短路开关
- 小型外部元件（使用0.047µF、0.1µF和2.2µF电容）
- 关断模式下输出驱动至地
- 超小型8引脚µMAX封装
- 软启动和短路保护
- 用于SIM卡的稳压充电泵，标称输出电压为5.0V (MAX1686H)
特性
MAX1686为GSM蜂窝电话等便携式应用中的双电压用户ID模块(SIM)卡供电。1MHz电荷泵专为安装在便携式设备（蜂窝手机）中而设计，可将2.7V至4.2V输入转换为5V稳压输出。MAX1686H的标称输出电压为5.0V，而MAX1686设置为4.75V以降低SIM卡电流消耗。电荷泵的静态电源电流只有45µA，当为支持3V的SIM卡供电且电荷泵被禁用时，该电流降至3µA。内部输入/输出短路开关为3V SIM卡供电。

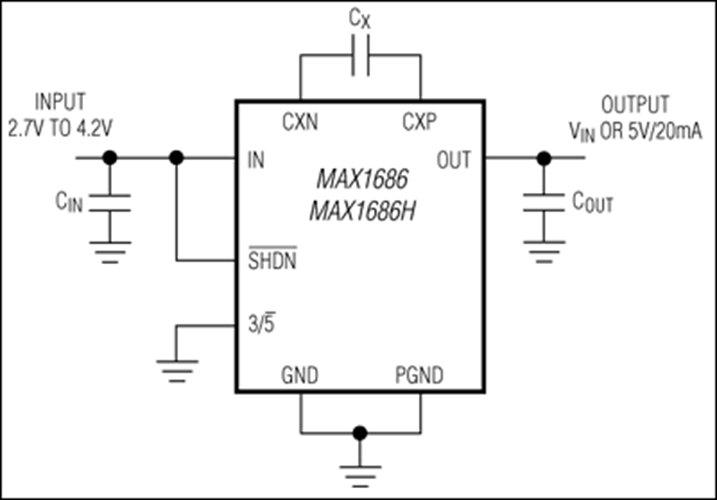

MAX1686/MAX1686H仅需要在其节省空间的薄型(1mm) 8引脚µMAX®封装周围使用三个外部电容。
应用
- GSM蜂窝电话
- PCS电话
- 个人通讯装置
- 便携式POS终端设备
