说明

特性

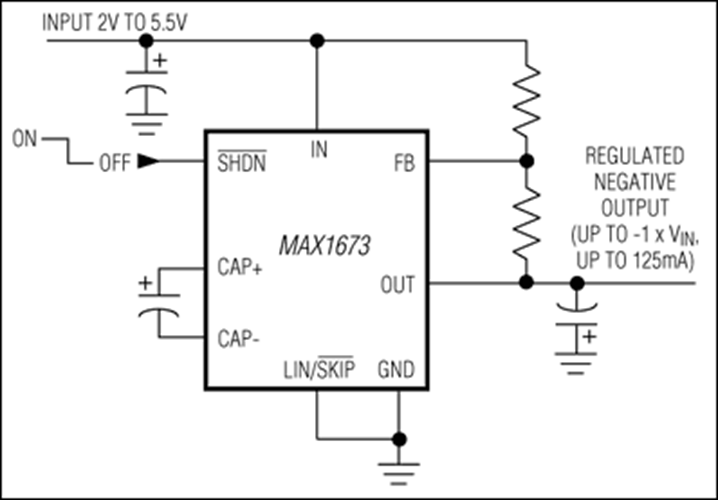

MAX1673电荷泵反相器提供了一种低成本、紧凑的解决方案，用于在高达125mA的电流下从正输入产生稳压负输出。它只需要三个小电容和两个电阻来设置其输出电压。输入范围为2V至5.5V。稳压输出在跳跃调节模式下可设置为0V至-V_IN，在线性(LIN)调节模式下可设置为-1.5V至-V_IN。

在跳跃模式下，MAX1673通过随负载电流改变开关频率来进行调节。这种On-Demand™开关为MAX1673提供了两个优势：电容非常小且静态电源电流非常低。在重负载条件下，它以高达350kHz的开关频率将能量从输入传输到输出。它在轻负载条件下的开关频率更低，静态电源电流消耗仅为35µA。

在线性模式下，MAX1673在所有负载下均保持350kHz的恒定开关频率并通过控制电流路径电阻进行调节。这提供了恒频纹波，在低噪声应用中很容易滤除。

该器件还具有1µA逻辑控制关断模式，并采用标准8引脚SO封装。对于提供约10mA电流并适合更小封装的器件，请参考MAX868。

应用

• 模拟信号处理
• 便携式摄像机
• 数码相机
• 硬盘驱动器
• 测量仪表
• 调制解调器
