说明

特性

超小型MAX870/MAX871单片CMOS电荷泵反相器可接受+1.4V至+5.5V的输入电压。MAX870工作频率为125kHz，MAX871工作频率为500kHz。这些器件具有高效率(90%)和低工作电流（MAX870为0.7mA），非常适合电池供电和电路板级转换应用。

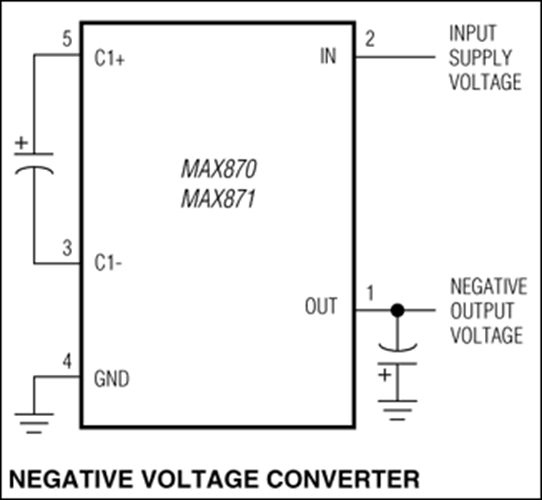

片内集成了振荡器控制电路和四个功率MOSFET开关。MAX870/MAX871的典型应用领域是从+5V逻辑电源产生-5V电源来为模拟电路供电。两款器件均采用5引脚SOT23-5封装，可提供25mA电流，压降为500mV。

对于具有逻辑控制关断功能的类似器件，请参考MAX1720/MAX1721。对于需要更大功率的应用，MAX860可提供高达50mA的电流，压降为600mV，采用节省空间的µMAX封装。

应用

• 电池供电设备
• 蜂窝电话
• 手持终端、PDA
• 从5V逻辑电源产生本地-5V电源
• 医疗仪器
• 小型LCD板
