说明

特性

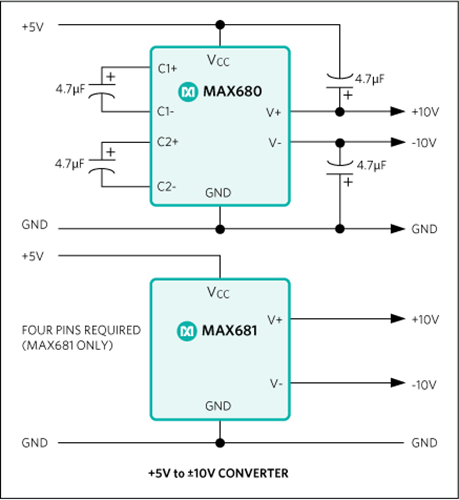

MAX680/MAX681均为单片、CMOS、双电荷泵电压转换器，可从+5V输入电压提供±10V输出。MAX680/MAX681提供一个正升压型电荷泵和一个反相电荷泵，以从+5V输入分别产生+10V和-10V输出。这两个器件都有一个片内8kHz振荡器。MAX681的封装内置电容，而MAX680需要四个外部电容以从单电源产生正负电压。

典型输出源阻抗为150Ω，提供高达10mA的有用输出电流。该器件具有低静态电流和高效率，适合需要从单电源产生正负电压的各种应用。

新设计也推荐使用MAX864/MAX865。MAX864的工作频率高达200kHz，并使用更小的电容。MAX865采用更小的µMAXM^®封装。

应用

• +5V至±10V逻辑电源
• 从3V锂电池产生±6V
• 电池供电应用
• 数据采集
• 手持式仪表(PDA、掌上电脑)
• 运算放大器电源
• 面板表
