TI德州仪器 LT1054 产品介绍
2026-04-14
0次
说明
- 输出电流：
- 100mA (LT1054)
- 125mA (LT1054L)
- 用于稳压的基准和误差放大器

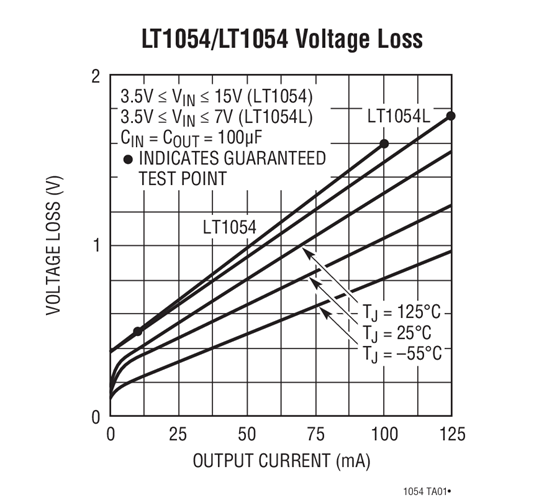

- 低损耗：1.1V (在 100mA)
- 工作范围：
- 3.5V 至 15V (LT1054)
- 3.5V 至 7V (LT1054L)
- 外部停机
- 外部振荡器同步
- 可并联
- 引脚与 LTC®1044 / ICL7660 兼容

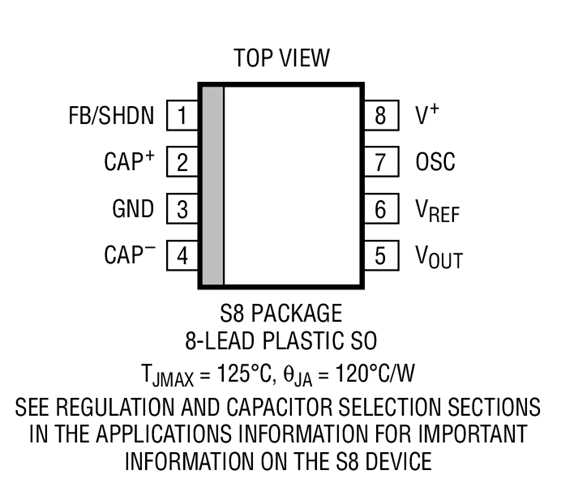

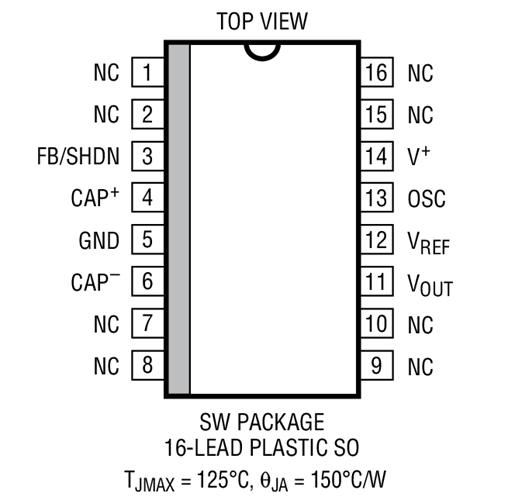

- 采用 SW16 和 SO-8 封装
特性

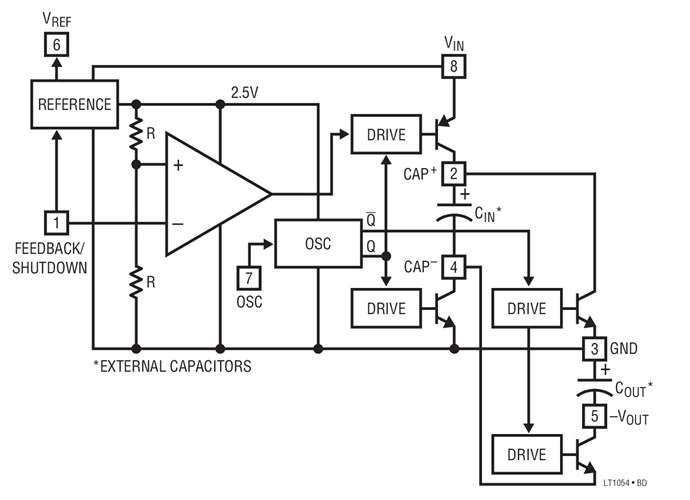

LT®1054 是一款单片式、双极、开关电容器电压转换器和稳压器。LT1054 提供的输出电流高于此前上市的转换器，而电压损耗则低得多。一种自适应开关驱动器方案在一个很宽的输出电流范围内优化了效率。100mA 输出电流条件下的总电压损耗通常为 1.1V。这一点在整个电源电压范围内 (3.5V 至 15V) 得到保证。典型静态电流为 2.5mA。
LT1054 还提供了稳压功能，这是以往的开关电容器电压转换器所不具备的。通过增设一个外部阻性分压器，能够获得一个稳定的输出。将根据输入电压和输出电流中的变化对该输出进行相应的调节。另外，也可以通过将反馈引脚接地来关断 LT1054。停机模式中的电源电流小于 100μA。
LT1054 的内部振荡器在一个 25kHz 的标称频率上运行。振荡器引脚可用于调整开关频率或在外部对 LT1054 进行同步处理。
LT1054 的引脚与先前推出的转换器 (例如：LTC1044 / ICL7660) 相兼容。
应用
- 电压逆变器
- 稳压器
- 负电压倍增器
- 正电压倍增器
