TI德州仪器 LTC1044S8 产品介绍
2026-04-14
0次
说明
- 具有与 7660 的插入式兼容性，并纳入了以下这些附加特点：
- 保证工作至 9V (无外部二极管，在整个温度范围内)
- 升压引脚 (引脚 1) 用于提供较高的开关频率
- 较低的静态功率
- 高效的电压倍增器

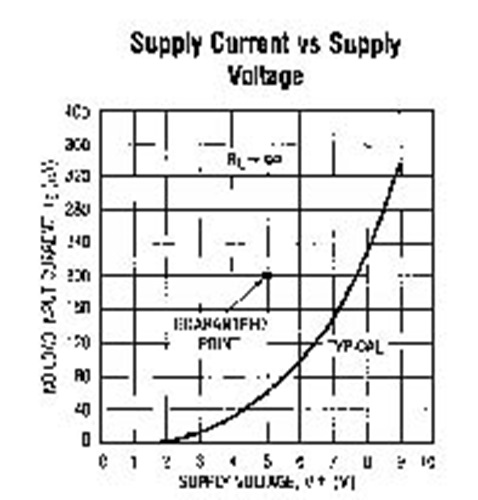

- 200μA 的最大无负载电源电流 (在 5V)
- 97% 的最小开路电压转换效率
- 95% 的最小电源转换效率
- 宽工作电源电压范围：1.5V 至 9V
- 简单易用
- 商用级器件的性能指标在 –40°C 至 85°C 的温度范围内得到保证
特性
LTC®1044 是一款单片式 CMOS 开关式电容器电压转换器，其采用凌力尔特 (现隶属 ADI) 的增强型 LTCMOSTM 硅栅工艺制造。LTC1044 可提供多种电压转换功能：可以实现输入电压的反转 (VOUT = -VIN)、增加一倍 (VOUT = 2 VIN)、分压 (VOUT = VIN / 2) 或成倍增加 (VOUT = ±n VIN)。
LTC1044 专为与广受欢迎的 7660 具有引脚对引脚兼容性和功能兼容性而设计，该器件提供了重要的特性和在早前 7660 设计基础上所做的改善。这些改善包括：完整的 1.5V 至 9V 电源操作 (在整个工作温度范围内)，无需增设外部保护二极管； 静态电流降低了 2.5 倍以实现更高的电源转换效率；和一种“升压”功能，该功能可用于提升内部振荡器频率以在特定的应用中优化性能。
虽然 LTC1044 提供了明显胜过早前 7660 器件的设计和性能优势，但是它仍然保持了其与现有 7660 设计的兼容性。
应用
- +5V 至 ±5V 电源的转换
- 精准型分压， VOUT = VIN / 2 ± 20ppm
- 电压成倍增加， VOUT = ±n VIN
- 电源分离器， VOUT = ±VS / 2
