TI德州仪器 ADUM4070 产品介绍
2026-04-14
0次
说明
- 内置补偿的隔离PWM反馈
- 原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
- 可调的稳压输出：3.3 V至24 V
- 效率高达80%
- 可调振荡器频率：200 kHz至1 MHz
- 上电时提供软启动功能
- 逐脉冲过流保护
- 热关断
- 5,000 V rms隔离
- 高共模瞬变抗扰度：>25 kV/µs

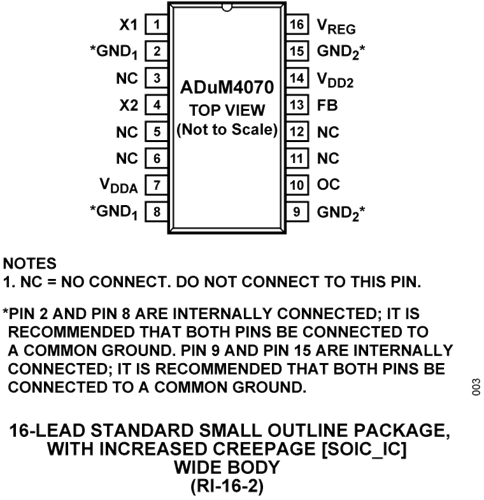

- 16引脚SOIC封装，爬电距离为8.3 mm
- 工作温度最高可达105°C
特性

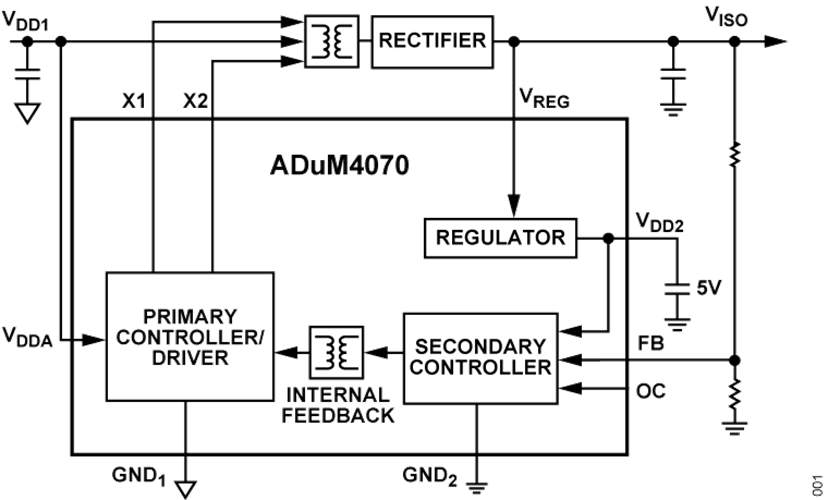

ADuM4070是一款稳压DC/DC隔离电源控制器，集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈，采用i Coupler®芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。
相比未经调节的隔离DC/DC电源，ADuM4070隔离器可以提供更加稳定的输出电压和更高的效率。它采用宽体SOIC封装，完全集成了反馈和环路补偿，提供更小的尺寸和8.3 mm爬电距离解决方案。稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。ADuM4070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器，输出功率达2.5 W。
应用- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 过程控制
