TI德州仪器 ADUM3473 产品介绍
2026-04-14
0次
说明
- 隔离式PWM控制器
- 集成变压器驱动器
- 可调的稳压输出：3.3 V至24 V
- 2 W输出功率
- 效率：70%（400 mA保证负载、5.0 V输出时）
- 四个DC至25 Mbps (NRZ)信号隔离通道
- 20引脚SSOP封装
- 工作温度最高可达：105℃
- 高共模瞬变抗扰度：>25 kV/μs
- 可调振荡器频率：200 kHz至1 MHz
- 上电时提供软启动功能
- 逐脉冲过流保护
- 热关断
- 2,500 V rms隔离
- 提供评估板
- 符合汽车应用标准
特性

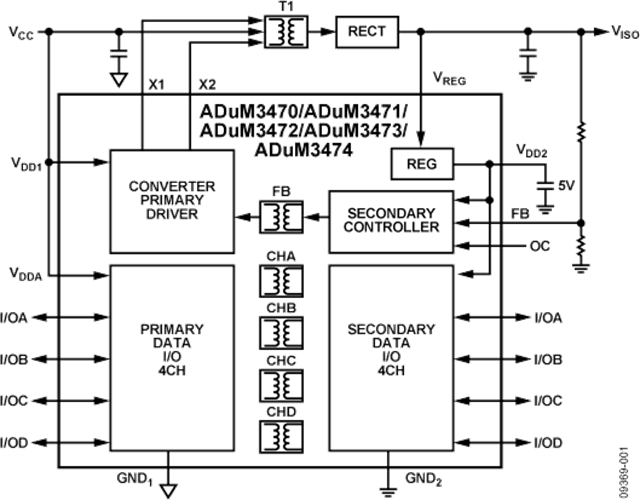

ADuM3470/ADuM3471/ADuM3472/ADuM3473/ADuM3474 均为四通道数字隔离器，集成PWM控制器和变压器驱动器以驱动隔离式DC/DC转换器。该DC/DC转换器基于ADI公司的iCoupler®技术，提供2 W、3.3 V至24 V的调节隔离电源，输入电源电压为5.0 V或3.3 V。这样在2 W隔离设计中，无需使用单独的隔离式DC/DC转换器。iCoupler芯片级变压器技术用于隔离逻辑信号；集成的变压器驱动器带隔离副边控制功能，可以提高隔离式DC/DC转换器的效率。因此，可提供小尺寸、完全隔离的解决方案。
ADuM347x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率。
应用
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 过程控制
参数
类型 | 描述 |
汽车 | 车辆电气化系统 |
