TI德州仪器 ADUM6202 产品介绍

2026-04-14 0次

说明

isoPower集成隔离式DC/DC转换器
5 V或3.3 V调节输出
最高400 mW输出功率
两个DC至25 Mbps (NRZ)信号隔离通道
16引脚SOIC封装，爬电距离为7.6 mm

工作温度最高可达105°C（最大值）
高共模瞬变抗扰度：>25 kV/µs
安全和法规认证
UL认证（申请中）
1分钟5000 V rms，符合UL 1577标准
CSA元件验收通知#5A
IEC 60601-1: 125 V rms
IEC 60950-1: 380 V rms
VDE 合格证书（申请中）
IEC 60747-5-2 (VDE 0884 Part 2):2003-01
V_IORM = 846 V 峰值

特性

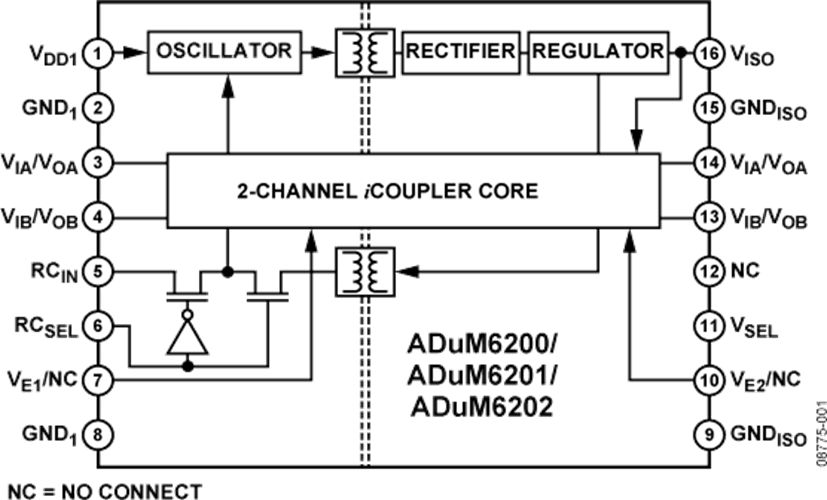

ADuM6200/ADuM6201/ADuM6202 均为双通道数字隔离器，集成isoPower®隔离式DC-DC转换器。该DC/DC转换器基于ADI公司的iCoupler® 技术，，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达400 mW的稳压隔离功率；功率水平如数据手册的表1所示。在低功耗隔离设计中，这些器件无需使用单独的隔离式DC/DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC/DC转换器的磁性元件。因此，可提供小尺寸、完全隔离的解决方案。ADuM6200/ADuM6201/ADuM6202隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。isoPower利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。如需电路板布局建议，请参考应用笔记AN-0971 。

应用
- RS-232/RS-422/RS-485 收发器
- 工业现场总线隔离
- 电源启动偏置和栅极驱动
- 隔离传感器接口
- 工业PLC
