TI德州仪器 ADUM6401 产品介绍
2026-04-14
0次
说明
- isoPower集成隔离式DC/DC转换器
- 3.3 V或5 V调节输出
- 最高400 mW输出功率
- 四个DC-25 Mbps (NRZ)信号隔离通道
- 施密特触发器输入

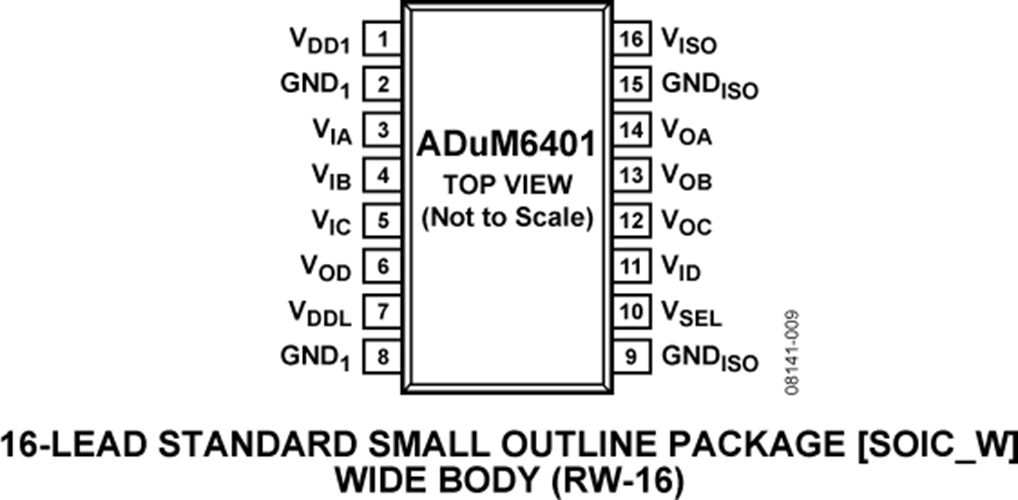

- 16-引脚SOIC封装，爬电距离为7.6 mm
- 工作温度最高可达105°C
- 高共模瞬变抗扰度：>25 kV/µs
- 欲了解更多特性，请参考数据手册
特性

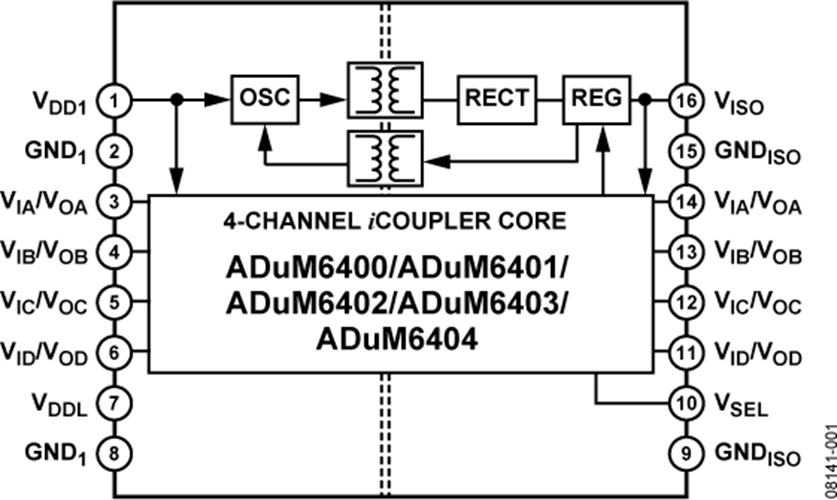

ADuM640x 均为四通道数字隔离器，集成isoPower®隔离式DC-DC转换器。该DC-DC转换器基于ADI公司的iCoupler® 技术，采用5.0 V（5.0V输入电源）或3.3 V电压（3.3V电源）时，可提供高达500 mW的稳压隔离功率；功率水平如表1所示。在低功耗隔离设计中，无需使用单独的隔离式DC-DC转换器。利用iCoupler芯片级变压器技术，能够隔离逻辑信号和DC-DC转换器的磁性元件，因此可提供小尺寸、完全隔离的解决方案。
ADuM640x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（更多信息请参考“订购指南”）。
isoPower 利用高频开关元件，通过其变压器传输功率。设计印刷电路板(PCB)布局时应特别小心，必须符合相关辐射标准。关于电路板布局建议，请参考ADI网站(www.analog.com)上的应用笔记AN-0971。
参数
类型 | 描述 |
医疗健康 | 生命体征测量 |
